VANE PUMP & RESERVOIR (POWER STEERING)

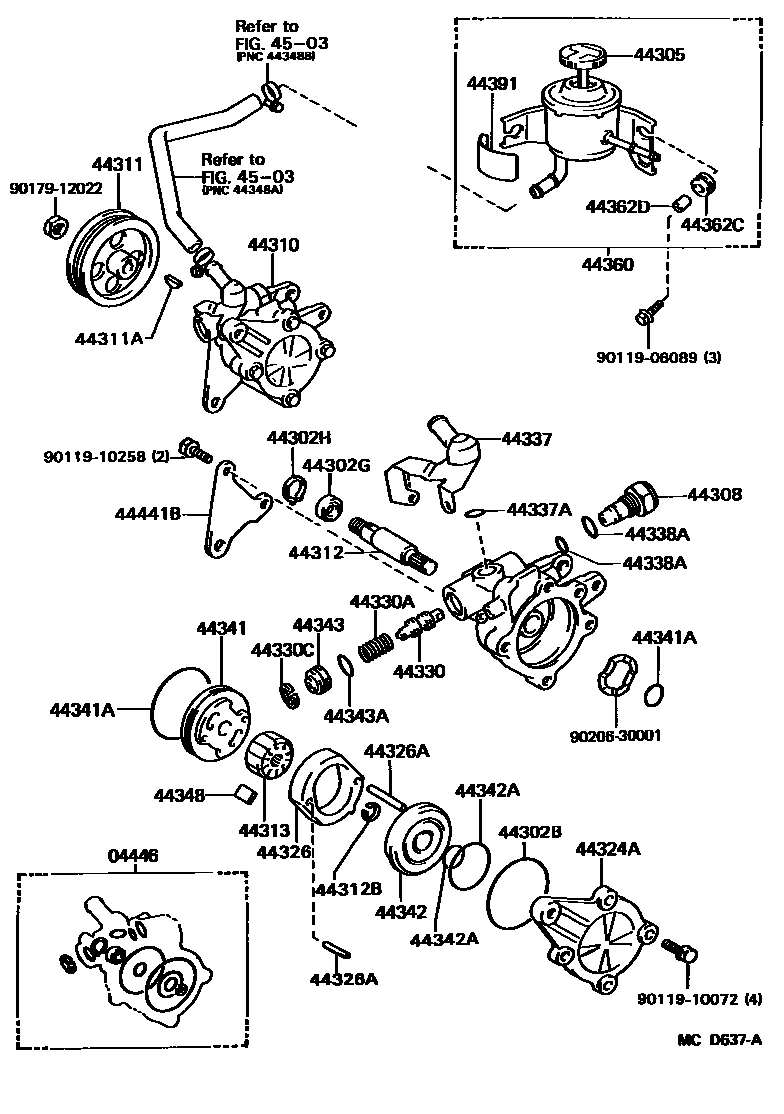

Parts diagram
04446GASKET KIT, POWER STEERING PUMP
main04446-16020i198608-198808
44302BRING, O, NO.1(FOR VANE PUMP HOUSING)
main90301-63002i198608-198808
44302GSEAL, OIL, NO.2(FOR VANE PUMP HOUSING)
main90311-18008i198608-198808
44302HRING, SNAP, NO.1(FOR VANE PUMP HOUSING)
main90521-32001i198608-198808
44305CAP SUB-ASSY, VANE PUMP OIL RESERVOIR
main44305-12010i198805-198808
main44305-30020i198608-198805
44308UNION SUB-ASSY, PRESSURE PORT
main44308-16010i198608-198808
44310PUMP ASSY, VANE
main44320-16070i198608-198805
main44320-16090i198706-198708
main44320-16091i198805-198808
44311PULLEY, VANE PUMP
main44311-16010i198608-198808
44311AKEY, VANE PUMP PULLEY
main90280-05008i198608-198808
44312SHAFT, VANE PUMP
main44312-12020i198608-198808
44312BRING, SNAP, NO.1(FOR VANE PUMP SHAFT)
main90520-10003i198608-198808
44313ROTOR, VANE PUMP
main44313-12010i198608-198808
NO MARK,NO MARK
main44313-12020i198608-198808
MARK 1,MARK 1
main44313-12030i198608-198808
MARK 2,MARK 2
main44313-12040i198608-198808
MARK 3,MARK 3
main44313-12050i198608-198808
MARK 4,MARK 4
44324AHOUSING, PUMP, REAR
main44324-10010i198608-198805
main44324-16020i198805-198808
44326RING, CAM(FOR VANE PUMP)
main44325-12060i198608-198808
NO MARK,NO MARK
main44325-12070i198608-198808
MARK 1,MARK 1
main44325-12080i198608-198808
MARK 2,MARK 2
main44325-12090i198608-198808
MARK 3,MARK 3
main44325-12100i198608-198808
MARK 4,MARK 4
44326APIN, STRAIGHT(FOR VANE PUMP CAM RING)
main90250-05008i198608-198808
L=25,OD=5.0,L=25
main90250-05017i198608-198808
L=43.5,OD=5.0,L=43.5
44330VALVE ASSY, FLOW CONTROL
main44330-16070i198608-198808
MARK A,MARK A
main44330-16080i198608-198808
MARK B,MARK B
main44330-16090i198608-198808
MARK C,MARK C
main44330-16100i198608-198808
MARK D,MARK D
main44330-16110i198608-198808
MARK E,MARK E
main44330-16120i198608-198808
MARK F,MARK F
main44330-16190i198706-198708
MARK A,MARK A
main44330-16200i198706-198708
MARK B,MARK B
main44330-16210i198706-198708
MARK C,MARK C
main44330-16220i198706-198708
MARK D,MARK D
main44330-16230i198706-198708
MARK E,MARK E
main44330-16240i198706-198708
MARK F,MARK F
44330ASPRING, COMPRESSION(FOR FLOW CONTROL VALVE)
main90501-12103i198608-198808
44330CRING, SNAP(FOR FLOW CONTROL VALVE)
main96151-02200i198608-198808
44337UNION, POWER STEERING SUCTION PORT
main44337-16020i198608-198805
main44337-16021i198805-198808
44337ARING, O(FOR POWER STEERING SUCTION PORT)
main96711-19013i198608-198808
44338ARING, O(FOR PRESSURE PORT UNION)
main90301-22001i198608-198808
OD=25.5,ID=22.5,OD=25.5
main96711-19014i198608-198808
OD=17.0,ID=13.0,OD=17.6
44341PLATE, VANE PUMP SIDE, FRONT
main44341-12020i198608-198808
44341ARING, O(FOR VANE PUMP FRONT SIDE PLATE)
main90301-13004i198805-198808
INNER
main90301-21001i198608-198805
INNER
main90301-21001i198805-198808
OUTER
main90301-56002i198608-198805
OUTER
44342PLATE, VANE PUMP SIDE, REAR
main44342-22010i198608-198808
44342ARING, O(FOR VANE PUMP SIDE PLATE REAR)
main90301-13004i198608-198805
INNER
main90301-30004i198805-198808
INNER
main90301-30004i198608-198805
OUTER
main90301-56002i198805-198808
OUTER
44343SEAT, FLOW CONTROL SPRING
main44343-12030i198608-198808
44343ARING, O(FOR FLOW CONTROL SPRING SEAT)
main96711-19019i198608-198808
44348PLATE, VANE PUMP
main44345-12010i198608-198808
L=14.997,L=14.996-14.998,ROTOR NO MARK
main44345-12020i198608-198808
L=14.995,L=14.994-14.996,ROTOR MARK 1
main44345-12030i198608-198808
L=14.993,L=14.992-14.994,ROTOR MARK 2
main44345-12040i198608-198808
L=14.991,L=14.990-14.992,ROTOR MARK 3
main44345-12050i198608-198808
L=14.989,L=14.998-14.990,ROTOR MARK 4
44360RESERVOIR ASSY, VANE PUMP OIL
main44360-16010i198608-198805
main44360-16011i198805-198808
44362CCUSHION(FOR VANE PUMP OIL RESERVOIR)
main90540-09004i198608-198808
44362DSPACER(FOR VANE PUMP OIL RESERVOIR)
main90560-06014i198608-198808
44391PLATE, POWER STEERING OIL RESERVOIR CAUTION
main44391-14010i198608-198805
44441BBRACKET, PUMP, FRONT
main44441-16020i198608-198805
main44441-16021i198805-198808
4503
9011906089
9011910072
9011910258
9017912022
9020630001

39 parts on this diagram · 1 diagram in section
