LOCK CYLINDER SET

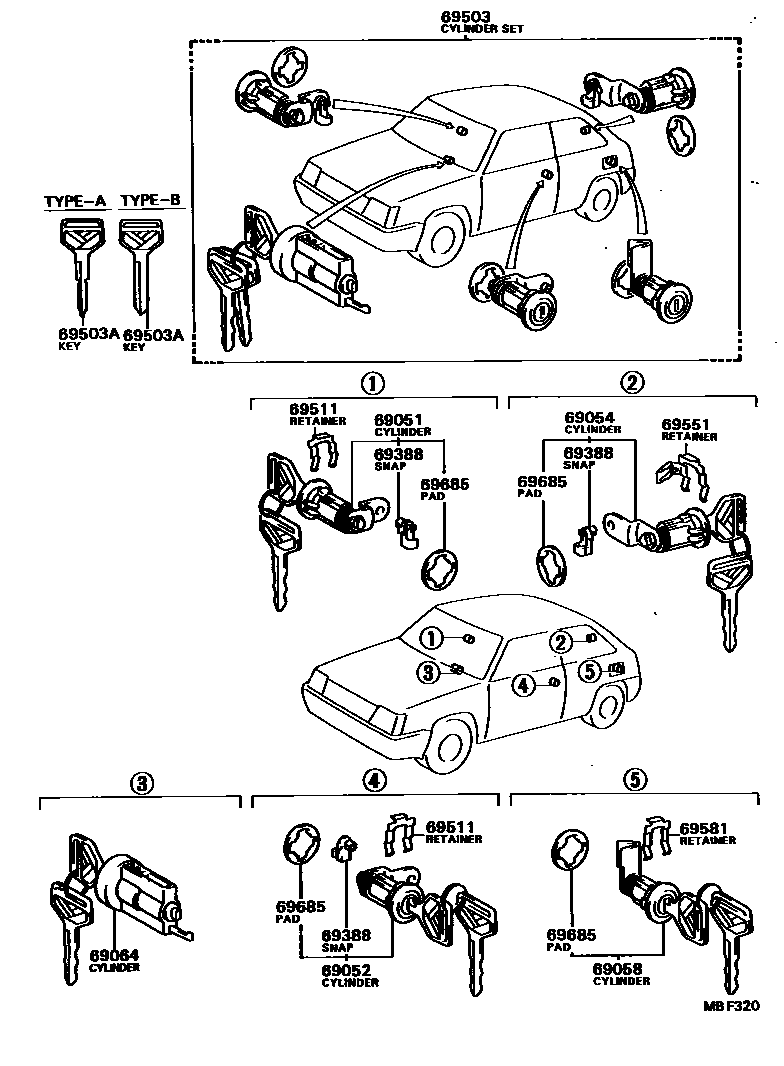

Parts diagram
69051CYLINDER & KEY SET, DOOR LOCK, RH
main69051-16030i198205-198801
main69051-16040i198205-198408
main69051-16050i198605-198801
69052CYLINDER & KEY SET, DOOR LOCK, LH
main69052-16030i198205-198801
main69052-16040i198205-198408
main69052-16050i198205-198605
69054CYLINDER & KEY SET, BACK DOOR LOCK
main69055-16080i198205-198408
main69055-16100i198205-198408
W/RUBBER KEY PLATE
main69055-16110i198208-198606
main69055-16111i198606-198801
main69055-16120i198605-198801
main69055-16130i198205-198408
main69055-16140i198208-198801
69058CYLINDER & KEY SET, FUEL FILLER LID
main69058-16030i198205-198408
main69058-16040i198205-198408
W/RUBBER KEY PLATE
main69058-16050i198208-198801
main69058-16060i198605-198801
main69058-16070i198205-198408
main69058-16080i198208-198801
69064CYLINDER & KEY SET, IGNITION SWITCH LOCK
main69057-12120i198704-198801
main69057-12140i198704-198801
W/RUBBER KEY PLATE
main69057-16040i198205-198704
main69057-16050i198605-198704
W/RUBBER KEY PLATE
main69057-16070i198605-198704
main69057-16120i198704-198801
69388SNAP, ROD(FOR DOOR LOCK)
main69759-24080i198205-198801
BACK DOOR;FR DOOR,RH
main69759-24090i198205-198801
FR DOOR,LH
69503CYLINDER SET, LOCK
main69005-16090i198205-198408
main69005-16110i198205-198408
main69005-16120i198205-198408
W/RUBBER KEY PLATE
main69005-16130i198208-198704
main69005-16131i198704-198801
main69005-16150i198408-198704
main69005-16151i198704-198801
main69005-16160i198208-198704
W/RUBBER KEY PLATE
main69005-16161i198704-198801
W/RUBBER KEY PLATE
main69005-16170i198208-198408
69503AKEY, BLANK
main90999-00084i198605-198801
MASTER KEY,W(*68),W/RUBBER
main90999-00085i198205-198801
MASTER KEY
main90999-00086i198205-198605
MASTER KEY,TYPE B
main90999-00091i198205-198605
MASTER KEY,W(*70),TYPE A
main90999-00092i198205-198605
MSTER KEY,W(*69),W/RUBBER,TYPE A
69511RETAINER, FRONT DOOR LOCK CYLINDER
main69511-32010×2i198205-198801
69551RETAINER, BACK DOOR LOCK CYLINDER
main69501-16010i198205-198408
main69511-32010i198208-198408
main69561-16030i198408-198801
69581RETAINER, FUEL FILLER LID CYLINDER
main69511-32010i198205-198801
69685PAD, LOCK CYLINDER
main69513-32010×3i198205-198801
main69563-16010i198205-198801
BACK DOOR

12 parts on this diagram · 1 diagram in section
