BRAKE PEDAL & BRACKET

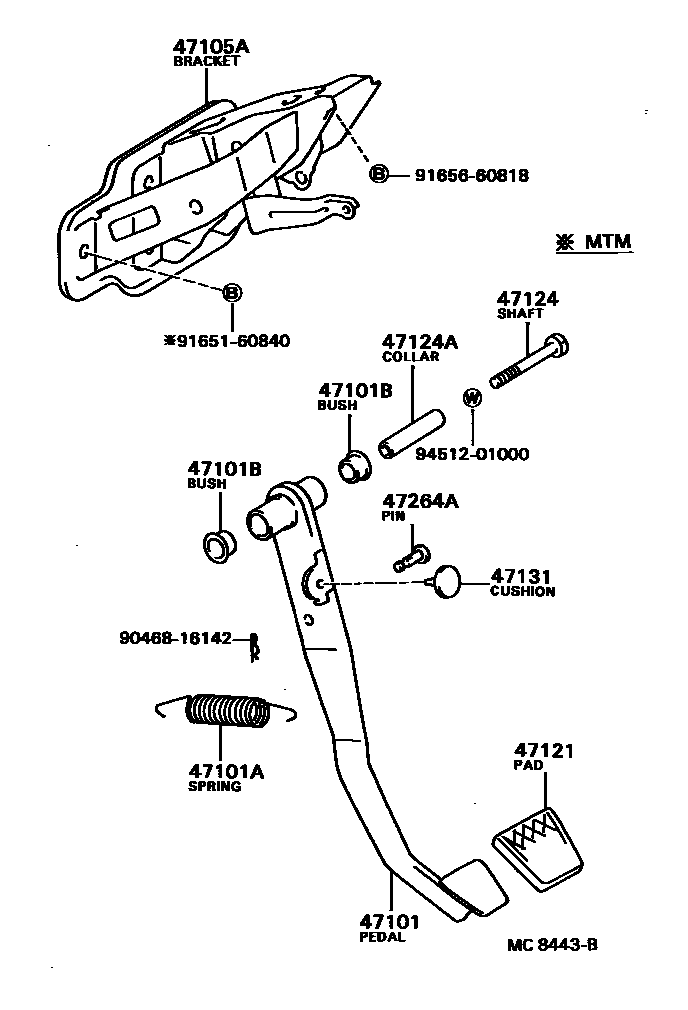

Parts diagram
47101PEDAL SUB-ASSY, BRAKE
main47101-16050i198205-198303
main47101-16051i198303-198801
main47101-16060i198205-198408
main47101-16070i198205-198801
main47101-16080i198205-198408
47101ASPRING(FOR BRAKE PEDAL RETURN)
main90506-14002i198205-198801
47101BBUSH(FOR BRAKE PEDAL)
main90386-13192i198205-198801
47105ASUPPORT SUB-ASSY, BRAKE PEDAL
main55106-16080i198205-198501
main55106-16081i198501-198801
main55106-16090i198205-198408
main55106-16100i198205-198801
47121PAD, BRAKE PEDAL
main31321-12030i198205-198801
main47121-12020i198205-198408
47124SHAFT, BRAKE PEDAL
main90101-10039i198205-198801
main90101-10081i198205-198801
47124ACOLLAR(FOR BRAKE PEDAL SHAFT)
main90387-10021i198205-198801
main90387-10027i198205-198801
47131CUSHION(FOR STOP LAMP SWITCH)
main90541-06008i198205-198801
47264APIN(FOR PUSH ROD)
main90249-08051i198205-198801
9046816142
9165160840
9165660818
9451201000

13 parts on this diagram · 2 diagrams in section
