REAR BUMPER & BUMPER STAY

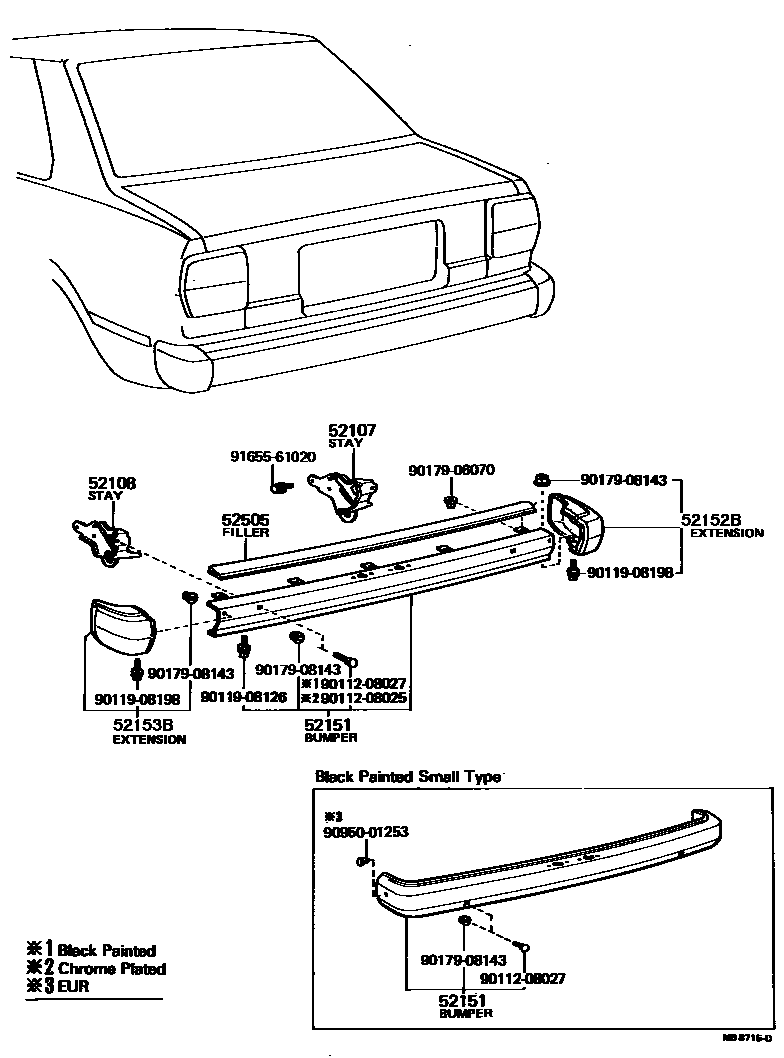

Parts diagram
52107STAY SUB-ASSY, REAR BUMPER, RH
main52015-16010i197901-198008
SMALL TYPE
main52015-16030i197901-198008
LARGE TYPE
main52015-16031i198008-198204
LARGE TYPE
52108STAY SUB-ASSY, REAR BUMPER, LH
main52016-16010i197901-198008
SMALL TYPE
main52016-16030i197901-198008
LARGE TYPE
main52016-16031i198008-198204
LARGE TYPE
52151BUMPER ASSY, REAR
main52019-19015i197901-197912
CHROME PLATED
main52019-19016i197912-198008
CHROME PLATED
main52019-19025i197901-197912
BLACK PAINTED LARGE TYPE
main52019-19026i197912-198008
BLACK PAINTED LARGE TYPE
main52151-19555i197901-198008
BLACK PAINTED SMALL TYPE
main52151-19645i198008-198204
CHROME PLATED,W/PAD
main52151-19655i198008-198204
BLACK PAINTED
52152BEXTENSION, REAR BUMPER, RH
main52106-19105i197901-198008
main52106-19215i198008-198204
52153BEXTENSION, REAR BUMPER, LH
main52107-19135i197901-198008
main52107-19245i198008-198204
52505FILLER SUB-ASSY, REAR BUMPER
main52501-16020i197901-198008
9011208025
9011208027
9011908126
9011908198
9017906070
9017908143
9095001253
9165561020

14 parts on this diagram · 2 diagrams in section
