PARKING BRAKE & CABLE

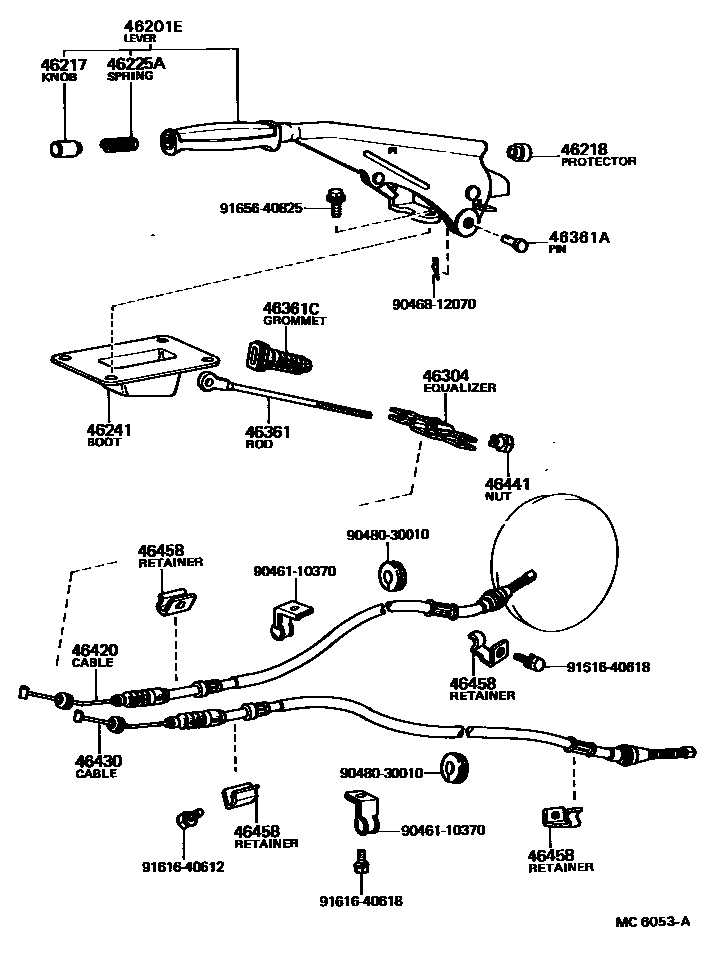

Parts diagram
46201ELEVER SUB-ASSY, PARKING BRAKE
main46201-16010-01i197901-198204
BLACK,BLACK,TRIM2#
main46201-16010-04i197901-198112
BLUE,BLUE,TRIM8#
main46201-16010-06i197901-198204
LIGHT BROWN,BROWN,TRIM4#
main46201-16010-14i198112-198204
BLUE,BLUE,TRIM8#
46217KNOB, PARKING BRAKE RELEASE ROD
main46217-10020-01i197901-198204
BLACK,BLACK,TRIM2#
main46217-10020-04i197901-198112
BLUE,BLUE,TRIM8#
main46217-10020-06i197901-198204
LIGHT BROWN,BROWN,TRIM4#
main46217-10020-14i198112-198204
BLUE,BLUE,TRIM8#
46218PROTECTOR, PARKING BRAKE LEVER EDGE
main46218-16010i197901-198204
46225ASPRING, COMPRESSION(FOR PARKING BRAKE PAWL ROD)
main90501-10745i197901-198204
46241BOOT, PARKING BRAKE LEVER
main46241-16010i197901-198204
46304EQUALIZER SUB-ASSY, PARKING BRAKE
main46304-16010i197901-198204
46361ROD, PARKING BRAKE PULL
main46361-16010i197901-198204
46361APIN, PARKING BRAKE PULL ROD
main90240-08037i197901-198204
46361CGROMMET(FOR PARKING BRAKE PULL ROD)
main90480-01429i197901-198204
46420CABLE ASSY, PARKING BRAKE, NO.2
main46420-16020i197901-198204
46430CABLE ASSY, PARKING BRAKE, NO.3
main46430-16011i197901-198204
46441NUT, WIRE ADJUSTING, NO.1
main46441-16010i197901-198204
46458RETAINER, CABLE
main46458-16010i197901-198204
RR,L=20
main46458-20020i197901-198204
FR,L=29.5
9046110370
9046812070
9048030010
9161640612
9161640618
9165640825

19 parts on this diagram · 1 diagram in section
