FRONT DISC BRAKE CALIPER & DUST COVER

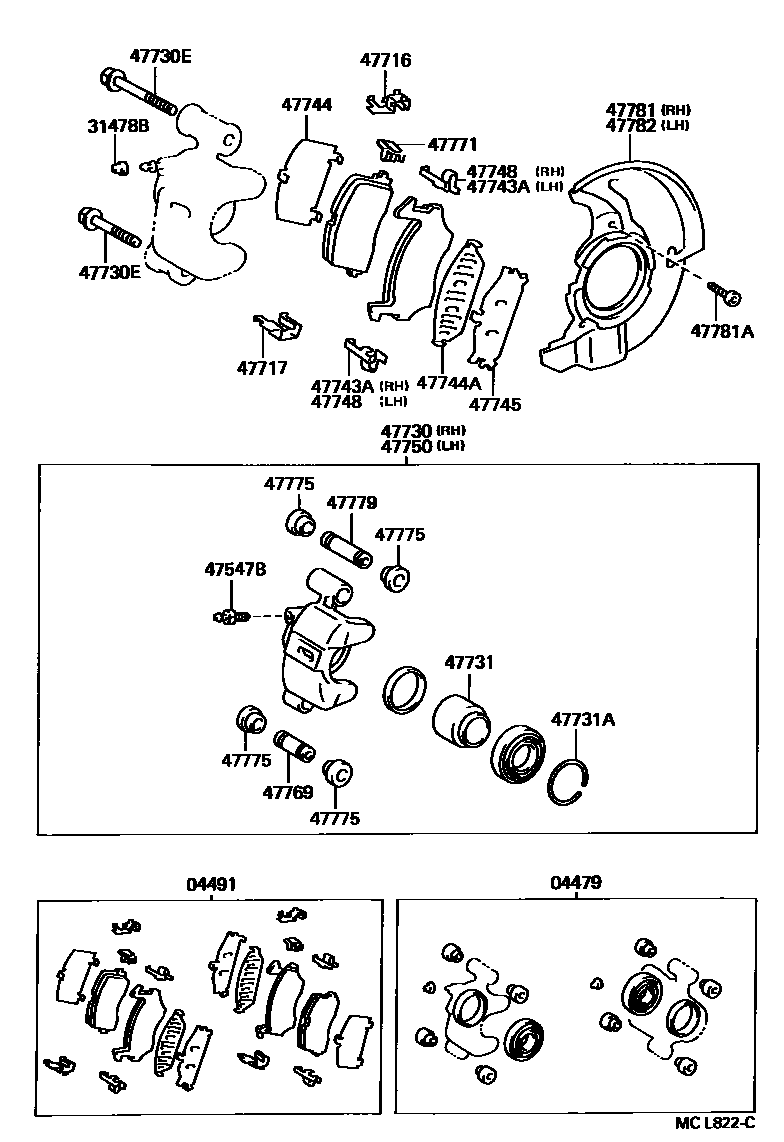

Parts diagram
04479CYLINDER KIT, DISC BRAKE, FRONT
main04479-10060i¥3,010198912-199601
main04479-12091i¥3,010198912-199601
W(ABS)
04491PAD KIT, DISC BRAKE, FRONT
main04491-10131i¥9,100198912-199201
sub04465-10020¥8,900
main04491-10141i¥9,700199201-199505
sub04465-10070¥8,800
main04491-10160i¥10,800198912-199009
W(ABS)
sub04491-10161¥10,800
main04491-10161i¥10,800199009-199011
W(ABS)
sub04491-50060¥9,800
main04491-50060i¥9,800199011-199505
W(ABS)
sub04465-12040¥9,600
31478BCAP, BLEEDER PLUG(FOR FRONT DISC BRAKE)
main31478-30010i¥160198912-199601
47547BPLUG, BLEEDER(FOR FRONT DISC BRAKE)
main47547-20010i¥200198912-199601
47716PLATE, PAD SUPPORT, NO.1(FOR FRONT DISC BRAKE)
main47716-32031i¥390198912-199601
W(ABS)
47717PLATE, PAD SUPPORT, NO.2(FOR FRONT DISC BRAKE)
main47717-32031i¥390198912-199601
W(ABS)
47730CYLINDER ASSY, FRONT DISC BRAKE, RH
main47730-10090i¥34,700198912-199601
main47730-10100i¥44,600198912-199409
W(ABS)
sub47730-10101¥44,600
main47730-10101i¥44,600199409-199601
W(ABS)
47730EBOLT(FOR FRONT DISC BRAKE CYLINDER)
main90119-08005i¥180198912-199601
*8-1.25PX58-18
sub90119-08652¥200
main90119-08145i¥260198912-199601
*8-1.25PX78-30
47731PISTON, FRONT DISC BRAKE
main47731-12150i¥4,950198912-199601
W(ABS)
main47731-16020i¥3,000198912-199601
47731ARING, SET(FOR FRONT DISC BRAKE PISTON)
main90522-61001i¥120198912-199601
47743ASPRING, ANTI-SQUEAL(FOR FRONT DISC BRAKE)
main47743-10050i¥390198912-199601
47744SHIM, ANTI-SQUEAL, NO.1(FOR FRONT DISC BRAKE)
main47744-10050i¥260198912-199601
main47744-16011i¥260198912-199601
W(ABS)
sub47744-32010¥280
47744ASHIM, ANTI-SQUEAL, NO.3(FOR FRONT DISC BRAKE)
main47742-10020i¥260198912-199601
main47742-32040i¥270198912-199601
W(ABS)
47745SHIM, ANTI-SQUEAL, NO.2(FOR FRONT DISC BRAKE)
main47745-10050i¥260198912-199601
main47745-32040i¥270198912-199601
W(ABS)
47748SPRING, ANTI-RATTLE, NO.1(FOR FRONT DISC BRAKE)
main47748-10060i¥390198912-199601
47750CYLINDER ASSY, DISC BRAKE, LH
main47750-10090i¥34,700198912-199601
main47750-10100i¥44,600198912-199409
W(ABS)
sub47750-10101¥44,600
main47750-10101i¥44,600199409-199601
W(ABS)
47769BUSH, CYLINDER SLIDE, NO.1(FOR FRONT DISC BRAKE)
main47769-10030i¥460198912-199601
main47769-12030i¥590198912-199601
W(ABS)
47771PLATE, PAD WEAR INDICATOR, NO.1
main47771-10010i¥250198912-199601
main47771-12050i¥250199011-199601
W(ABS)
main47771-32010i¥250198912-199011
W(ABS)
47775BOOT, BUSH DUST(FOR FRONT DISC BRAKE)
main47775-16010i¥400199201-199601
main47775-32010i¥510199201-199601
W(ABS)
47779BUSH, CYLINDER SLIDE, NO.2(FOR FRONT DISC BRAKE)
main47779-10010i¥670198912-199601
main47779-16010i¥590198912-199601
W(ABS)
47781COVER, DISC BRAKE DUST, FRONT RH
main47781-10050i¥1,700198912-199601
main47781-10060i¥1,700198912-199601
W(ABS)
47781ABOLT(FOR DUST COVER TO STEERING KNUCKLE ARM SETTING)
main90109-06134i¥120198912-199601
47782COVER, DISC BRAKE DUST, FRONT LH
main47782-10050i¥1,700198912-199601
main47782-10060i¥1,700198912-199601
W(ABS)

23 parts on this diagram · 3 diagrams in section
