CARBURETOR

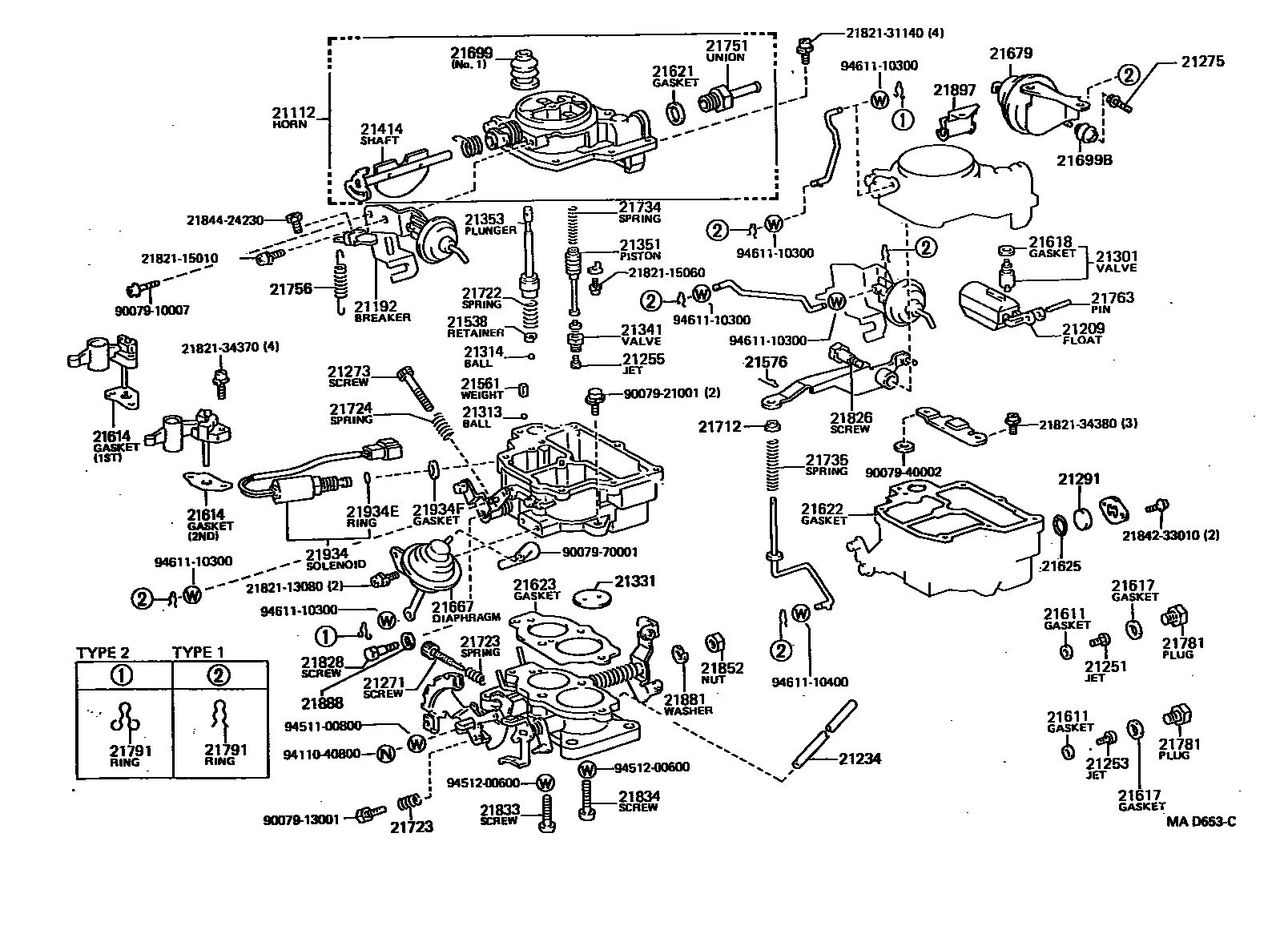

Parts diagram
21112HORN, AIR
main21112-10060i198912-199212
21192BREAKER
main21192-10060i198912-199212
main21192-11631i198912-199212
NO.1
main21192-11640i198912-199201
NO.2
main21192-11680i198912-199212
NO.2
21209FLOAT SUB-ASSY
main21209-13310i198912-199212
21234PIPE OR HOSE
main21234-61020i198912-199201
main21235-11190i198912-199212
21251JET, 1ST MAIN
main90999-41098i198912-199201
main90999-41101i198912-199212
main90999-41102i199106-199212
main90999-41102i198912-199106
EXHAUST EMISSION CONTROL(ANNEX 24)
21253JET, 2ND MAIN
main90999-42138i198912-199212
main90999-42165i198912-199212
21255JET, POWER
main90999-43100i198912-199212
main90999-44143i198912-199201
main90999-44145i198912-199212
21271SCREW, IDLE ADJUSTING
main21271-11630i198912-199212
21273SCREW, THROTTLE ADJUSTING
main21273-24231i198912-199212
21275SCREW, ADJUSTING
main21275-11630i198912-199212
21291GLASS, LEVEL GAGE
main21291-34320i198912-199212
21301VALVE SUB-ASSY, NEEDLE
main21301-11620i198912-199212
main21301-13310i198912-199212
21313BALL, STEEL, NO.1(FOR DISCHARGE WEIGHT)
main21313-11020i198912-199212
21314BALL, STEEL, NO.2(FOR PUMP PLUNGER)
main21314-60010i198912-199212
21331VALVE, 1ST THROTTLE
main21331-24230i198912-199201
21341VALVE, POWER
main21304-30010i198912-199212
21351PISTON, POWER
main21351-33080i198912-199212
21353PLUNGER, PUMP
main21305-10060i198912-199212
main21353-11610i198912-199212
21414SHAFT, CHOKE
main21054-10050i198912-199212
main21054-11610i198912-199212
21538RETAINER, BALL CHECK
main21538-31010i198912-199212
21561WEIGHT, PUMP DISCHARGE
main21561-22010i198912-199212
21576CLIP, PUMP STRAINER
main21576-27010i198912-199212
21611GASKET, MAIN JET
main21611-22010i198912-199106
EXHAUST EMISSION CONTROL(ANNEX 24)
main21611-22010i199106-199212
21614GASKET, VENTURI
main21614-13430i198912-199212
2ND
main21614-13430i198912-199212
1ST
main21614-24580i198912-199212
1ST
main21614-24580i198912-199212
2ND
21617GASKET, MAIN PASSAGE PLUG
main21617-30010i198912-199212
21618GASKET, NEEDLE VALVE SEAT
main21618-14010i198912-199212
21621GASKET, UNION NIPPLE
main21633-24030i198912-199212
21622GASKET, AIR HORN
main21622-13430i198912-199212
21623GASKET, BODY FLANGE
main21623-11611i198912-199212
21625GASKET, LEVEL GAGE
main21655-60200i198912-199212
21667DIAPHRAGM
main21667-10091i198912-199212
main21667-11630i198912-199004
main21667-11631i199004-199212
21679POSITIONER
main21679-10070i198912-199212
main21679-11630i198912-199212
21699BOOT(FOR PUMP PLUNGER)
main21699-28150i198912-199212
21699BBOOT(FOR COMPENSATOR)
main21699-41010i198912-199212
21712BUSH, SLIDING ROD
main21712-38010i198912-199212
21722SPRING, PUMP DAMPING
main21722-22010i198912-199212
21723SPRING, IDLE ADJUSTING
main21723-21030i198912-199212
NO.1
main21723-21030i199201-199212
main21723-38010i198912-199201
NO.2
main21864-24010i199106-199201
main21864-24010i198912-199106
88/76 EEC ANNEX 24C
main21864-24010i198912-199201
NO.2
main21864-24230i199201-199212
NO.2
21724SPRING, THROTTLE ADJUSTING
main21864-24010i198912-199212
main21864-24230i198912-199201
21734SPRING, POWER PISTON
main21734-11630i198912-199212
main21734-33081i198912-199212
21735SPRING, PUMP ARM
main21735-22010i198912-199212
21751UNION, NIPPLE
main21751-10050i198912-199212
21756SPRING, BACK(FOR THROTTLE SHAFT)
main21864-13080i199201-199212
21763PIN, FLOAT LEVER
main21763-38010i198912-199212
21781PLUG, MAIN PASSAGE(FOR CARBURETOR JET)
main21781-15230i198912-199212
21791RING, SNAP, NO.1(FOR CARBURETOR LINK)
main21791-13010i199201-199208
TYPE 2
main21791-13010i199201-199208
TYPE.2
main21791-13011i198912-199212
TYPE 1
main21791-13011i198912-199212
TYPE 2
main21791-13011i199208-199212
TYPE.2
main21791-13011i199208-199212
TYPE.1
main21791-13011i198912-199106
EXHAUST EMISSION CONTROL(ANNEX 24),TYPE 1
main21791-60010i199201-199208
TYPE.1
main21791-60010i199201-199208
TYPE 1
21826SCREW, PUMP ARM SET
main21826-31012i198912-199212
21828SCREW, 1ST IDLE SET
main21828-13310i198912-199212
21833SCREW, SET, NO.1(FOR CARBURETOR BODY SET)
main21835-40010i198912-199212
21834SCREW, SET, NO.2(FOR CARBURETOR BODY SET)
main21834-31010i198912-199212
21852NUT, THROTTLE LEVER SET
main21852-30010i198912-199212
21881WASHER, LOCK(FOR THROTTLE SHAFT)
main21881-60010i198912-199212
21888WASHER(FOR POSITIONER VALVE SET)
main21888-21060i198912-199201
21897SUPPORT, FRONT(FOR CHOKE SHAFT)
main21897-24310i198912-199201
21934SOLENOID, THROTTLE VALVE
main21062-11450i198912-199201
main21062-11630i198912-199201
main21062-11640i198912-199212
main21062-1B010i199201-199212
21934ERING, O(FOR SOLENOID VALVE)
main21655-44101i198912-199212
21934FGASKET
main21649-38010i198912-199212
2182113080SCREW, 2ND THROTTLE VALVE SET
2182115010SCREW, 2ND THROTTLE VALVE SET
2182115060SCREW, 2ND THROTTLE VALVE SET
2182131140SCREW, 2ND THROTTLE VALVE SET
2182134370SCREW, 2ND THROTTLE VALVE SET
2182134380SCREW, 2ND THROTTLE VALVE SET
2184233010SCREW, SET(FOR CARBURETOR LEVEL GAGE CLAMP SET)
2184424230SCREW, CHOKE LEVER
9007910007
9007913001
9007921001
9007940002
9007970001
9411040800
9451100800
9451200600
9461110300
9461110400

74 parts on this diagram · 2 diagrams in section
