STARTER

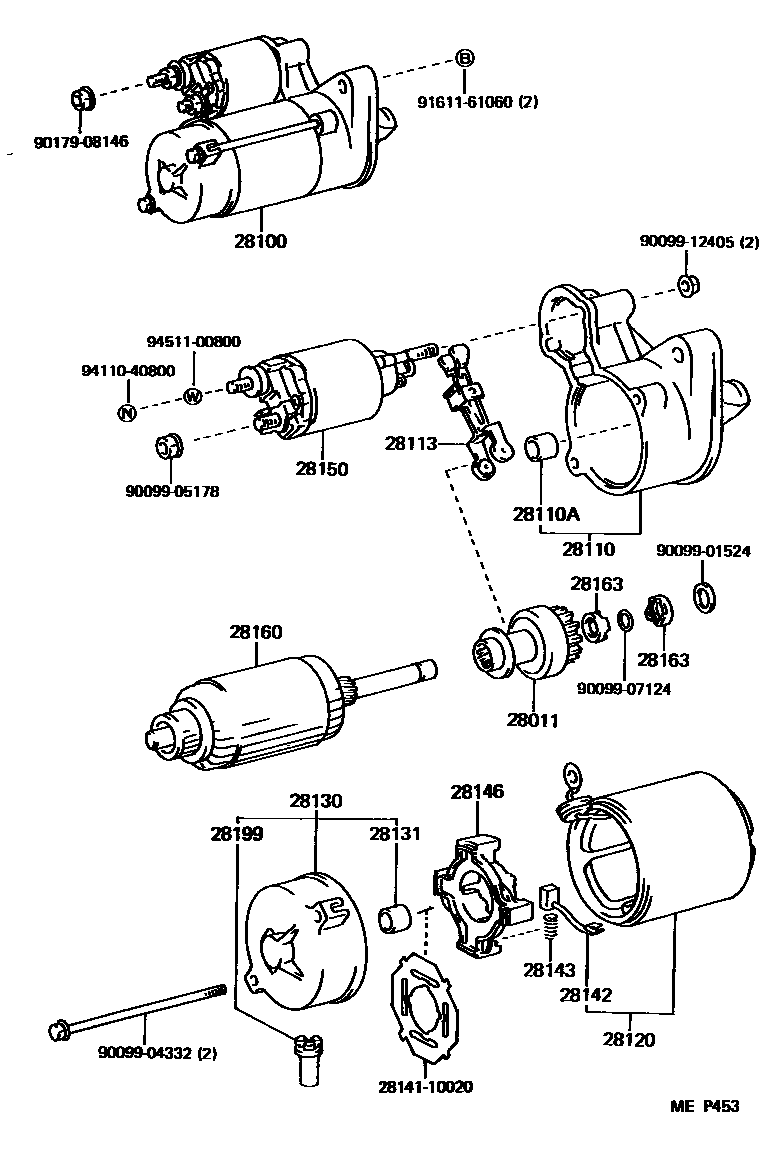

Parts diagram
28011CLUTCH SUB-ASSY, STARTER
main28011-10020i198912-199212
main28011-10030i198912-199212
W(50D20L BATTERY)
main28011-10030i198912-199601
main28011-26042i198912-199601
W(50D20L BATTERY)
main28011-26042i199106-199601
main28011-55010i198912-199203
main28011-55020i198912-199405
W(80D26L-MF BATTERY)
main28011-55050i199203-199601
main28011-55060i199405-199601
W(80D26L-MF BATTERY)
28100STARTER ASSY
main28100-10021i198912-199212
12V 0.6KW
main28100-10030i198912-199405
12V 0.8KW
main28100-10030i198912-199212
12V 0.8KW,W(50D20L BATTERY)
main28100-10040i198912-199405
12V 1.0KW,W(50D20L BATTERY)
main28100-10040i199106-199405
12V 1.0KW
main28100-11060i199405-199601
12V 0.8KW
main28100-11100i199405-199601
12V 1.0KW,W(50D20L BATTERY)
main28100-11100i199405-199601
12V 1.0KW
main28100-55010i198912-199201
12V 1.4KW
main28100-55020i198912-199201
12V 2.0KW,W(80D26L-MF BATTERY)
main28100-55030i199201-199203
12V 1.4KW
main28100-55040i199201-199405
12V 2.0KW,W(80D26L-MF BATTERY)
main28100-55050i199203-199601
12V 1.4KW
main28100-55060i199405-199601
12V 2.0KW,W(80D26L-MF BATTERY)
28110HOUSING ASSY, STARTER DRIVE
main28110-10020i198912-199212
main28110-10030i198912-199601
main28110-10030i198912-199212
W(50D20L BATTERY)
main28110-10040i199106-199601
main28110-10040i198912-199601
W(50D20L BATTERY)
main28110-55010i198912-199203
main28110-55050i199203-199601
main28110-55060i199405-199601
W(80D26L-MF BATTERY)
main28115-55020i198912-199405
W(80D26L-MF BATTERY)
28110ABEARING(FOR STARTER HOUSING)
main90099-10171i198912-199212
28113LEVER, STARTER PINION DRIVE
main28113-10020i198912-199212
main28113-15011i198912-199601
main28113-15011i198912-199212
W(50D20L BATTERY)
28120YOKE ASSY, STARTER
main28120-10020i198912-199212
main28120-15010i198912-199601
main28120-15010i198912-199212
W(50D20L BATTERY)
main28120-15090i198912-199203
main28120-26071i199106-199601
main28120-26071i198912-199601
W(50D20L BATTERY)
main28120-54380i199405-199601
W(80D26L-MF BATTERY)
main28120-55050i199402-199601
main28120-64020i198912-199405
W(80D26L-MF BATTERY)
main28120-64130i199203-199402
28130FRAME ASSY, STARTER COMMUTATOR END
main28130-10020i198912-199212
main28130-10030i198912-199201
W(50D20L BATTERY)
main28130-10040i199201-199601
W(50D20L BATTERY)
main28130-10050i199201-199212
W(50D20L BATTERY)
main28130-10050i199201-199601
main28130-34060i199106-199201
main28130-34060i198912-199201
W(50D20L BATTERY)
main28130-55010i198912-199203
main28130-55050i199203-199601
main28130-55060i199405-199601
W(80D26L MF)
28131BUSH, COMMUTATOR END FRAME
main90099-10134i198912-199601
main90099-10134i198912-199212
W(50D20L BATTERY)
main90099-10157i198912-199212
28142BRUSH, STARTER
main28142-10020i198912-199212
28143SPRING, STARTER BRUSH
main28143-10020i198912-199212
main28143-54380i199405-199601
W(80D26L-MF BATTERY)
main90099-17112i198912-199601
main90099-17115i198912-199405
W(80D26L-MF BATTERY)
28146HOLDER, STARTER BRUSH
main28149-10020i198912-199212
28150SWITCH ASSY, MAGNET STARTER
main28150-10020i198912-199212
main28150-11060i199405-199601
main28150-11100i199405-199601
W(50D20L BATTERY)
main28150-34080i199106-199405
main28150-34080i198912-199405
W(50D20L BATTERY)
main28150-37010i198912-199405
main28150-37010i198912-199212
W(50D20L BATTERY)
main28150-55010i198912-199201
main28150-55020i198912-199201
W(80D26L-MF BATTERY)
main28150-55030i199201-199203
main28150-55040i199201-199405
W(80D26L-MF BATTERY)
main28150-55050i199203-199601
main28150-55060i199405-199601
W(80D26L-MF BATTERY)
28160ARMATURE ASSY, STARTER
main28160-10020i198912-199212
main28160-15010i198912-199601
main28160-15010i198912-199212
W(50D20L BATTERY)
main28160-15091i198912-199203
main28160-26071i198912-199601
W(50D20L BATTERY)
main28160-26071i199106-199601
main28160-54070i198912-199201
W(80D26L-MF BATTERY)
main28160-54071i199201-199405
W(80D26L-MF BATTERY)
main28160-54380i199405-199409
W(80D26L-MF BATTERY)
main28160-55060i199409-199601
W(80D26L-MF BATTERY)
main28160-74070i199203-199601
28163NUT OR COLLAR, PINION STOP, STARTER
main28163-10020i198912-199212
main28163-40011i198912-199212
W(50D20L BATTERY)
main28163-40011i198912-199601
28199COVER, STARTER
main28199-10030i198912-199601
main28199-10030i198912-199212
W(50D20L BATTERY)
main28199-15090i198912-199212
main28199-46080i199201-199405
W(85D26L-MF BATTERY)
main28199-72020i198912-199203
12V 1.4KW
main28199-74110i199203-199601
2814110020INSULATOR, BRUSH HOLDER
9009901524
9009904332
9009905178
9009907124
9009912405
9017908146
9161161060
9411040800
9451100800

25 parts on this diagram · 5 diagrams in section
