E
EPC Data

CYLINDER HEAD

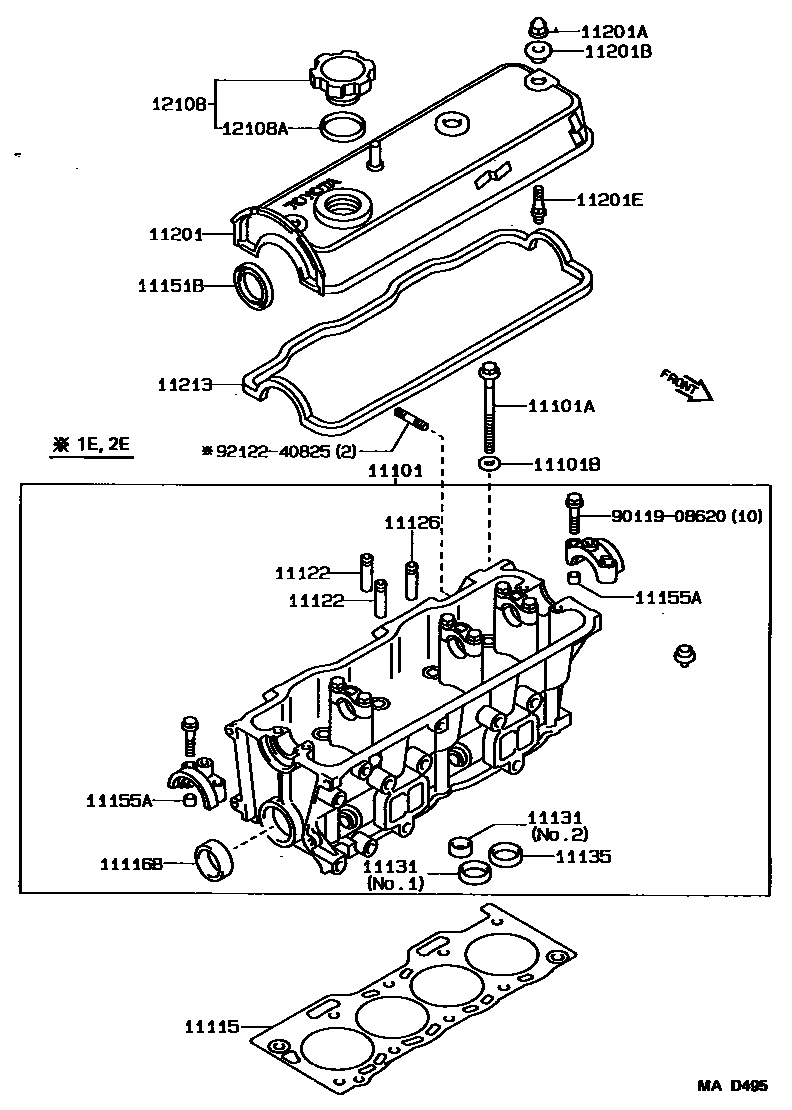

Parts diagram
11101HEAD SUB-ASSY, CYLINDER
main11101-19146i198912-199212
main11101-19156i198912-199212
main11101-19166i198912-199601
main11101-55040i198912-199008
main11101-55041i199008-199601
11101ABOLT(FOR CYLINDER HEAD SET)
main90105-09002i198912-199601
main90105-11022i198912-199008
main90910-02105i199008-199601
11101BWASHER, PLATE(FOR CYLINDER HEAD SET)
main90201-09015i198912-199601
main90201-11016i198912-199601
11115GASKET, CYLINDER HEAD
main11115-10010i198912-199212
T=1.20
main11115-11010i198912-199601
T=1.25
main11115-55020-01i198912-199008
MARK 1
main11115-55020-02i198912-199008
MARK 2
main11115-55020-03i198912-199008
MARK 3
main11115-55030-01i199008-199601
MARK 1
main11115-55030-02i199008-199601
MARK 2
main11115-55030-03i199008-199601
MARK 3
11116BPLUG, TIGHT, NO.2
main96411-12800i198912-199601
main96411-44000i198912-199601
11122BUSH, INTAKE VALVE GUIDE
main11122-10040i198912-199601
STD
main11122-16020i198912-199601
STD
main11123-10040i198912-199601
O/S 0.05
main11123-16020i198912-199601
O/S 0.05
11126BUSH, EXHAUST VALVE GUIDE
main11122-10040i198912-199601
STD
main11122-16020i198912-199601
STD
main11123-10040i198912-199601
O/S 0.05
main11123-16020i198912-199601
O/S 0.05
11131SEAT, INTAKE VALVE
main11131-10020i198912-199312
STD,NO.1
main11131-11010i199312-199601
STD,NO.1
main11132-10020i198912-199312
O/S 0.03,NO.1
main11132-11010i199312-199601
O/S 0.03,NO.1
main11137-10010i198912-199601
STD,NO.2
main11138-10010i198912-199601
O/S 0.03,NO.2
11135SEAT, EXHAUST VALVE
main11135-10020i198912-199312
STD
main11135-11010i199312-199601
STD
main11136-10020i198912-199312
O/S 0.03
main11136-11010i199312-199601
O/S 0.03
11151BSEAL, OIL(FOR CAMSHAFT SETTING)
main90311-35013i199002-199505
main90311-35017i198912-199002
main90311-35035i199505-199601
main90311-38025i198912-199008
main90311-38041i199008-199601
11155APIN, RING W/HEAD
main90253-11021i198912-199601
11201COVER SUB-ASSY, CYLINDER HEAD
main11201-10010i198912-199601
main11201-55020i198912-199601
11201ANUT, CAP(FOR CYLINDER HEAD COVER)
main90176-08007i198912-199601
11201BWASHER, SEAL(FOR CYLINDER HEAD COVER)
main90210-09001i198912-199302
main90210-09019i199302-199601
11201EBOLT, STUD(FOR CYLINDER HEAD COVER SET)
main90116-08190i198912-199601
11213GASKET, CYLINDER HEAD COVER
main11213-10010i198912-199106
main11213-10011i199106-199601
main11213-55010i198912-199601
12108CAP SUB-ASSY, OIL FILLER
main12180-11020i198912-199103
main12180-11021i199103-199312
main12180-55010i198912-199601
main12180-73011i199312-199601
12108AGASKET(FOR OIL FILLER CAP)
main12195-71020i198912-199601
main90430-37004i198912-199601
9011908620
9212240825

20 parts on this diagram · 2 diagrams in section
