FUEL TANK & TUBE

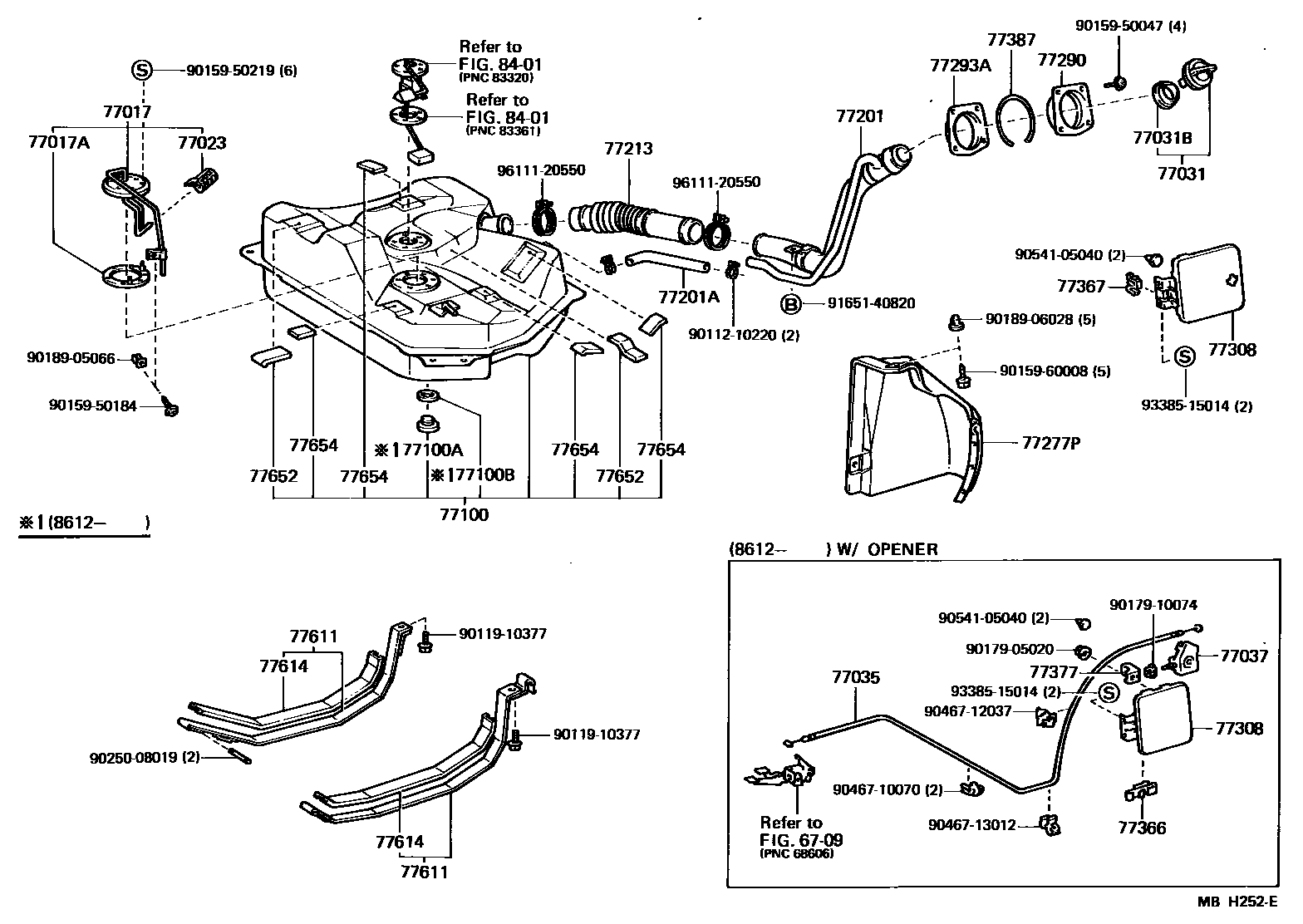

Parts diagram
6709
77017TUBE SUB-ASSY, FUEL AND EVAPORATION VENT
main77017-10010i198710-198912
main77017-10020i198410-198912
main77017-10030i198703-198912
main77017-10050i198612-198703
main77017-10060i198707-198710
77017AGASKET, FUEL TANK VENT
main77169-32010i198410-198912
77023FILTER SUB-ASSY, FUEL SUCTION TUBE
main77023-14030i198410-198912
main77023-32010i198612-198912
77031CAP ASSY, FUEL TANK
main77310-12100i198410-198912
main77310-35061i198612-198912
77031BGASKET (FOR FUEL TANK CAP)
main77316-12050i198410-198912
77035CABLE SUB-ASSY, FUEL LID LOCK CONTROL
main77035-10020i198612-198912
main77035-10040i198612-198912
77037LOCK SUB-ASSY, FUEL FILLER OPENING LID
main77037-12040i198612-198912
W/FUEL LID OPENER
77100TANK ASSY, FUEL
main77001-10916i198410-198912
main77001-10917i198612-198912
77100APLUG(FOR FUEL TANK)
main90341-20004i198612-198912
77100BGASKET(FOR FUEL TANK)
main90430-20007i198612-198912
77201PIPE SUB-ASSY, FUEL TANK INLET
main77201-10100i198410-198702
main77201-10100i198608-198702
SWEDEN SPEC
main77201-10110i198605-198912
main77201-10120i198702-198707
SWEDEN SPEC
main77201-10120i198702-198912
77201AHOSE, FUEL, NO.1(FOR FUEL TANK INLET PIPE)
main90445-22913i198410-198912
L=300
77213HOSE, FUEL TANK SUB INLET
main77213-10060i198410-198912
77277TUBE, FUEL RETURN, NO.1
main77207-10080i198612-198912
main77207-10100i198612-198811
main77207-10110i198707-198912
77277PPROTECTOR(FOR FUEL RETURN HOSE)
main77277-10020i198410-198912
77290SHIELD ASSY, FUEL TANK FILLER PIPE
main77290-16010i198410-198912
77293ASHIELD, FUEL TANK FILLER PIPE, NO.3
main77293-16010i198410-198912
77308COVER SUB-ASSY, FUEL INLET BOX
main77350-10030i198410-198506
main77350-10031i198506-198912
main77350-10040i198612-198912
W/FUEL LID OPENER
77366SPRING, FUEL FILLER OPENING LID HINGE
main77360-10010i198612-198912
77367STOPPER, FUEL FILLER OPENING LID
main77358-10010i198410-198912
77377RETAINER, FUEL FILLER OPENING LID LOCK
main77377-20030i198612-198912
W/FUEL LID OPENER
77387RING, FUEL INLET BOX
main77391-14020i198410-198912
77611BAND, FUEL TANK
main77601-10060i198410-198504
RH
main77601-10070i198504-198912
RH
main77602-10060i198410-198912
LH
77614SEAT, FUEL TANK BAND
main77681-10010i198410-198603
RH
main77681-10010i198603-198605
main77682-10010i198605-198912
main77682-10010i198410-198603
LH
77652CUSHION, FUEL TANK, NO.1
main77651-10050i198410-198912
77654CUSHION, FUEL TANK, NO.2
main77652-10060i198410-198912
8401
9011210220
9011910377
9015950047
9015950184
9015950219
9015960008
9017905020
9017910074
9018905066
9018906028
9025008019
9046710070
9046712037
9046713012
9054105040
9165140820
9338515014
9611120550

46 parts on this diagram · 4 diagrams in section
