BRAKE MASTER CYLINDER

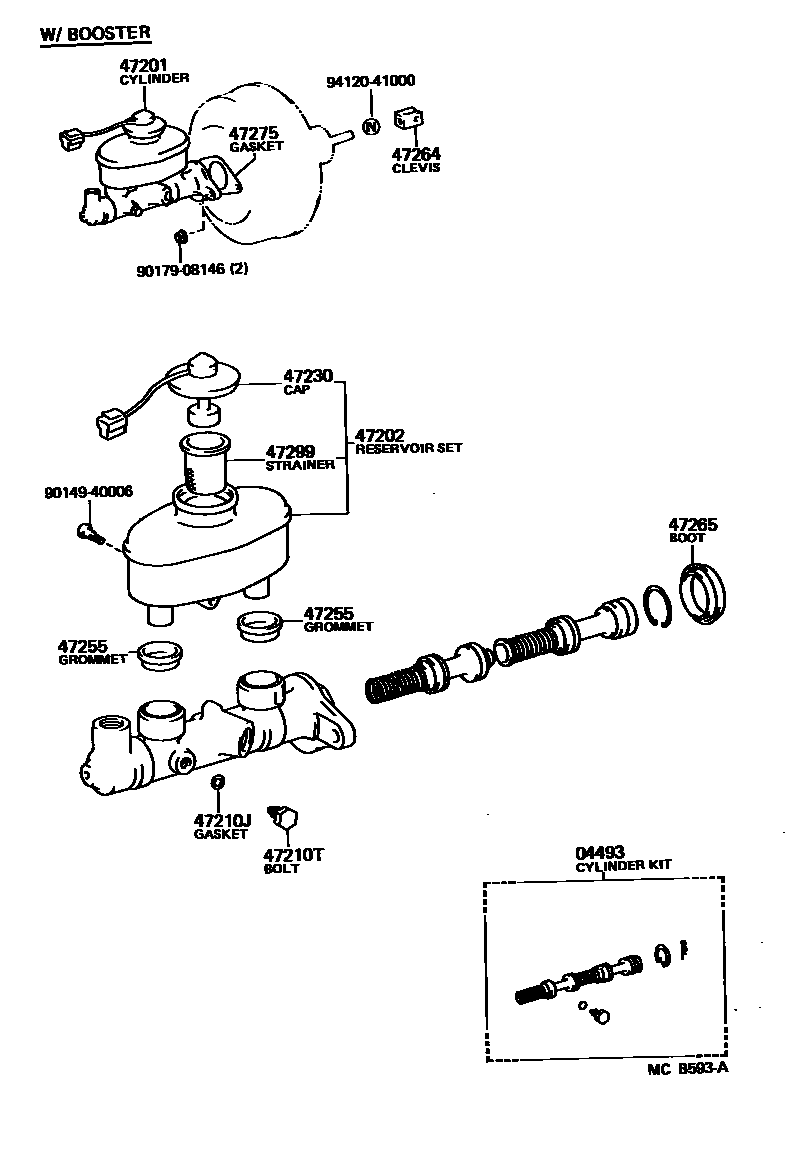

Parts diagram
04493CYLINDER KIT, BRAKE MASTER
main04493-10090i198410-198912
47201CYLINDER SUB-ASSY, BRAKE MASTER
main47201-10080i198410-198912
main47201-10090i198410-198912
SWEDEN SPEC
main47201-10100i198410-198912
47202RESERVOIR SUB-ASSY, BRAKE MASTER CYLINDER
main47202-10050i198410-198912
main47202-12320i198410-198912
SWEDEN SPEC
main47202-12330i198410-198912
47210JGASKET(FOR MASTER CYLINDER)
main90430-06104i198410-198912
47210TBOLT(FOR BRAKE MASTER CYLINDER)
main90109-06077i198410-198912
47230CAP ASSY, BRAKE MASTER CYLINDER RESERVOIR FILLER
main84460-10030i198410-198912
main84460-12060i198410-198912
SWEDEN SPEC
main84460-12070i198410-198912
47255GROMMET, MASTER CYLINDER RESERVOIR
main47255-10010i198410-198912
47264CLEVIS, MASTER CYLINDER PUSH ROD
main47264-10080i198410-198912
47265BOOT, MASTER CYLINDER
main47265-20050i198410-198912
47275GASKET, BRAKE MASTER CYLINDER
main47275-14010i198410-198912
47299STRAINER, BRAKE MASTER CYLINDER RESERVOIR
main47299-32010i198410-198912
9014940006
9017908146
9412041000

14 parts on this diagram · 1 diagram in section
