HEATING & AIR CONDITIONING - WATER PIPING

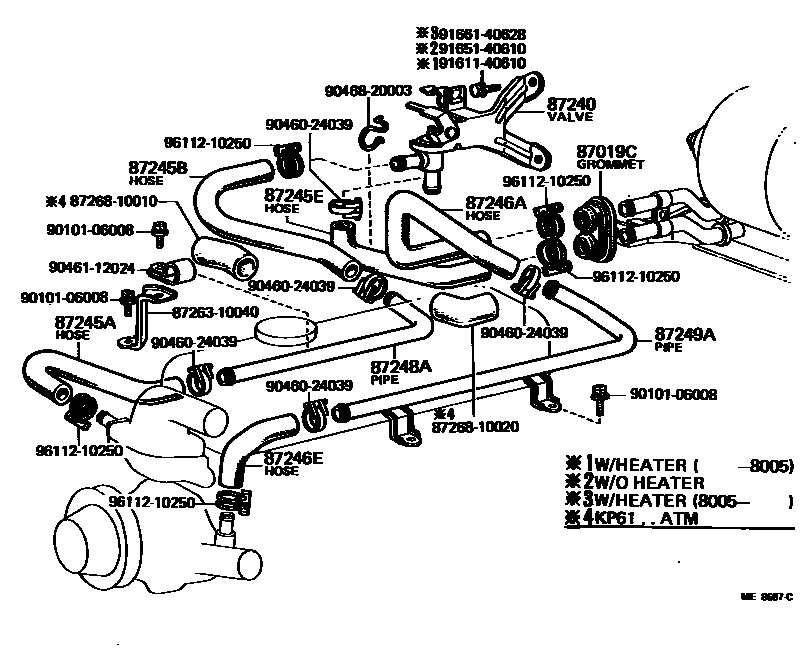

Parts diagram
87019CGROMMET, HEATER HOSE
main90480-01015i198208-198409
main90480-01067i197802-198208
main90480-36498i198208-198409
87240VALVE ASSY, HEATER WATER
main87240-10091i¥3,580197802-198005
main87240-10092i¥3,590198005-198208
main87240-10100i¥3,580198208-198409
87245AHOSE, HEATER WATER, INLET A
main87245-12261i¥980197802-198208
main87245-12590i¥890198208-198409
87245BHOSE, HEATER WATER, INLET B
main87245-10121i¥1,080197902-198108
main87245-10122i¥1,120198108-198208
main87245-10123i197802-197902
main87245-10210i¥1,110198208-198409
87245EHOSE, HEATER WATER, INLET E
main87245-10091i¥1,060197802-198208
main87245-10170i¥1,630198208-198409
main87245-10180i¥1,050198208-198409
87246AHOSE, HEATER WATER, OUTLET A
main87245-10111i¥1,320197902-198208
main87245-10112i197802-197902
main87245-10200i¥1,780198208-198409
main87245-10240i¥1,220198208-198409
87246EHOSE, HEATER WATER, OUTLET E
main87245-10100i¥810197902-198409
main87245-10101i¥820197802-197902
sub87245-10100¥810
main87245-10190i¥1,880198303-198409
main87245-10260i¥1,880198208-198303
sub87245-10190¥1,880
87248APIPE, HEATER WATER INLET, A
main87248-10091i197902-198108
main87248-10092i198108-198409
main87248-10093i197802-197902
87249APIPE, HEATER WATER OUTLET, A
main87248-10080i197902-198208
main87248-10081i197802-197902
main87248-10120i¥0198208-198409
8726310040BRACKET, HEATER WATER PIPE, NO.1
8726810010COCK, WATER HOSE DRAIN(FOR REAR HEATER)
8726810020COCK, WATER HOSE DRAIN(FOR REAR HEATER)
9010106008
main90101-06008¥120
9046024039
9046112024
9046820003
main90468-20003¥540
9161140610
main91611-40610¥140
9165140610
main91651-40610¥160
9166140628
main91661-40628¥120
9611210250
main96112-10250¥240

20 parts on this diagram · 2 diagrams in section
