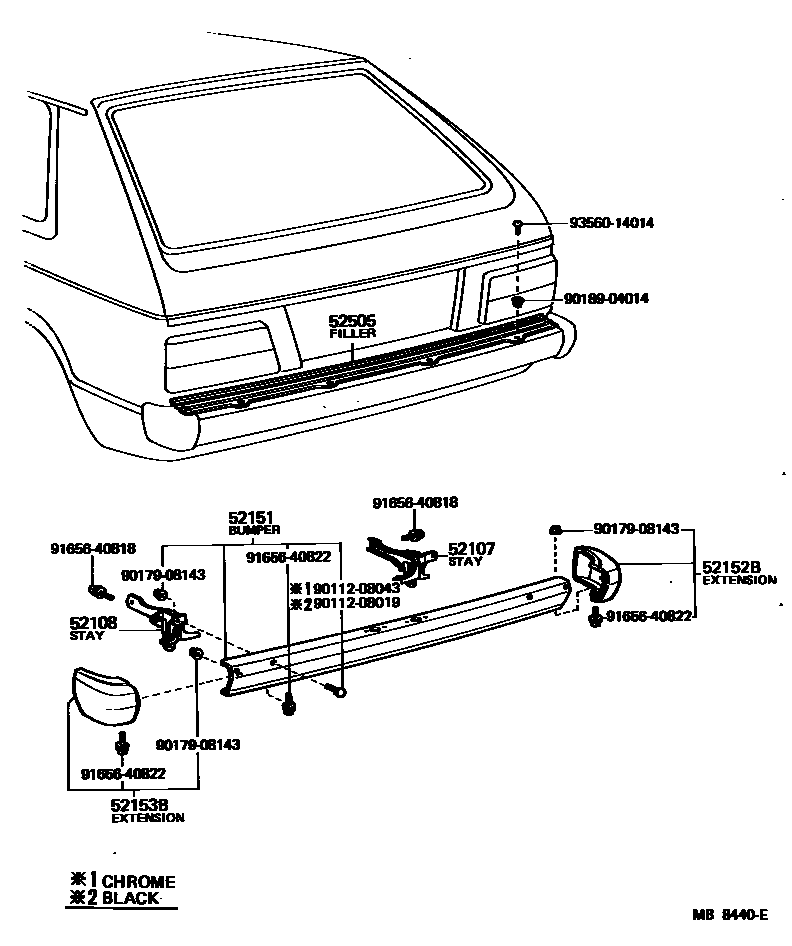

REAR BUMPER & BUMPER STAY

0001 1 0002 1 0003 1 0004 1 0005 1

52107STAY SUB-ASSY, REAR BUMPER, RH

main52015-10010iKP6#..SED197802-198005

SMALL TYPE

main52015-10011iKP60..SED;KP62..LHD..5F;KP62..SED..RHD;KP61..SED..EUG;KP62..SED..4F..EUG;KP62..SED..LHD..4F..GEN198005-198208

SMALL TYPE

main52015-10020iKP6#..SED197802-198005

BIG TYPE

main52015-10021iKP6#..SED198005-198208

BIG TYPE

main52015-96440iKP60..4D197810-198208

SMALL TYPE

main52015-96441iKP6#..4D197810-198208

BIG TYPE

main52015-96442iKP6#..4D198208-198409

52108STAY SUB-ASSY, REAR BUMPER, LH

main52016-10010iKP6#..SED197802-198005

SMALL TYPE

main52016-10011iKP60..SED;KP62..LHD..5F;KP62..SED..RHD;KP61..SED..EUG;KP62..SED..4F..EUG;KP62..SED..LHD..4F..GEN198005-198208

SMALL TYPE

main52016-10020iKP6#..SED197802-198005

BIG TYPE

main52016-10021iKP6#..SED198005-198208

BIG TYPE

main52016-96440iKP60..4D197810-198208

SMALL TYPE

main52016-96441iKP6#..4D197810-198208

BIG TYPE

main52016-96442iKP6#..4D198208-198409

52151BUMPER ASSY, REAR

main52019-19055iKP6#..SED198005-198208

BIG TYPE

sub52019-10030

main52151-19455iKP6#..SED197802-198005

CHROME PLATED

sub52151-10040

main52151-19465iKP6#..SED197802-198005

BLACK PAINTED

sub52151-10050

main52151-19535iKP6#..4D197810-198005

CHROME PLATED

sub52151-96440

main52151-19545iKP6#..4D197810-198005

BLACK PAINTED

sub52151-19675

main52151-19665iKP60..SED;KP62..LHD..5F;KP62..SED..RHD;KP61..SED..EUG;KP62..SED..4F..EUG;KP62..SED..LHD..4F..GEN198005-198208

SMALL TYPE

sub52151-10070

main52151-19675iKP6#..4D198005-198208

sub52151-96442

main52151-19785iKP6#..4D198208-198409

sub52151-96443

52152BEXTENSION, REAR BUMPER, RH

main52103-19125iKP60..SED;KP62..LHD..5F;KP62..SED..RHD;KP61..SED..EUG;KP62..SED..4F..EUG;KP62..SED..LHD..4F..GEN197802-198208

SMALL TYPE

main52106-19095iKP6#..SED197802-198005

BIG TYPE

main52106-19096iKP6#..SED198005-198208

BIG TYPE

main52106-19115iKP60..4D197810-198208

SMALL TYPE

main52106-19125iKP6#..4D197810-198208

BIG TYPE

main52106-19255iKP6#..4D198208-198409

52153BEXTENSION, REAR BUMPER, LH

main52102-19145iKP60..SED;KP62..LHD..5F;KP62..SED..RHD;KP61..SED..EUG;KP62..SED..4F..EUG;KP62..SED..LHD..4F..GEN197802-198208

SMALL TYPE

main52107-19125iKP6#..SED197802-198005

BIG TYPE

main52107-19126iKP6#..SED198005-198208

BIG TYPE

main52107-19145iKP60..4D197810-198208

SMALL TYPE

main52107-19155iKP6#..4D197810-198208

BIG TYPE

main52107-19285iKP6#..4D198208-198409

52505FILLER SUB-ASSY, REAR BUMPER

main52505-10010iKP6#..SED197802-198005

BIG TYPE

main52505-10011iKP6#..SED198005-198208

BIG TYPE

9011208019

main90112-08019

9011208043

main90112-08043

9017908143

main90179-08143

9018904014

main90189-04014

9165640818

main91656-40818

9165640822

main91656-40822

9356014014

main93560-14014

13 parts on this diagram · 5 diagrams in section
