BRAKE MASTER CYLINDER

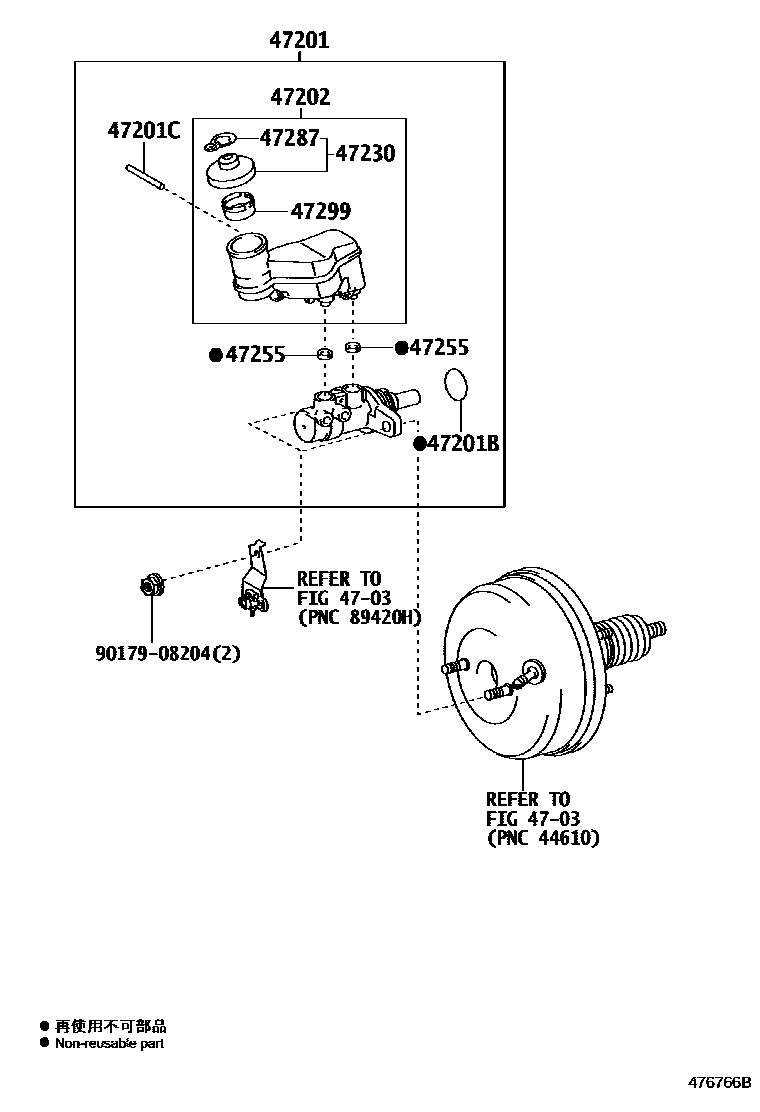

Parts diagram
4703
47201CYLINDER SUB-ASSY, BRAKE MASTER
main47201-52440i200901-201008
main47201-52450i200901-201008
main47201-52500i201008-201203
main47201-52501i201203-201206
main47201-52502i201205-201405
main47201-52720i201008-201202
main47201-52721i201203-201205
main47201-52722i201205-201604
main47201-52750i201008-201202
WITH(STOP & START SYSTEM)&VEHICLE STABILITY CONT-WITH PUMP UP BA
main47201-52750i201008-201203
VEHICLE STABILITY CONT-WITH PUMP UP BA
main47201-52751i201203-201211
VEHICLE STABILITY CONT-WITH PUMP UP BA
main47201-52751i201203-201204
WITH(STOP & START SYSTEM)&VEHICLE STABILITY CONT-WITH PUMP UP BA
main47201-52752i201205-201604
VEHICLE STABILITY CONT-WITH PUMP UP BA
main47201-52752i201205-201604
WITH(STOP & START SYSTEM)&VEHICLE STABILITY CONT-WITH PUMP UP BA
main47201-52752i201205-201405
47201BRING, O(FOR BRAKE MASTER CYLINDER)
main90015-AH002i200901
47201CRING PIN, BRAKE MASTER CYLINDER
main90029-15803i200901
47202RESERVOIR SUB-ASSY, BRAKE MASTER CYLINDER
main47220-52210i200901-201405
main47220-52220i200901-201604
47230CAP ASSY, BRAKE MASTER CYLINDER RESERVOIR FILLER
main47230-20140i200901-201207
47255GROMMET, MASTER CYLINDER RESERVOIR
main90029-48001i200901
47287LABEL, BRAKE FLUID INFORMATION
main47287-20010i200901-201604
47299STRAINER, BRAKE MASTER CYLINDER RESERVOIR
main47299-25010i200901-201207
9017908204

10 parts on this diagram · 1 diagram in section
