E
EPC Data

HEATING & AIR CONDITIONING - COOLER UNIT

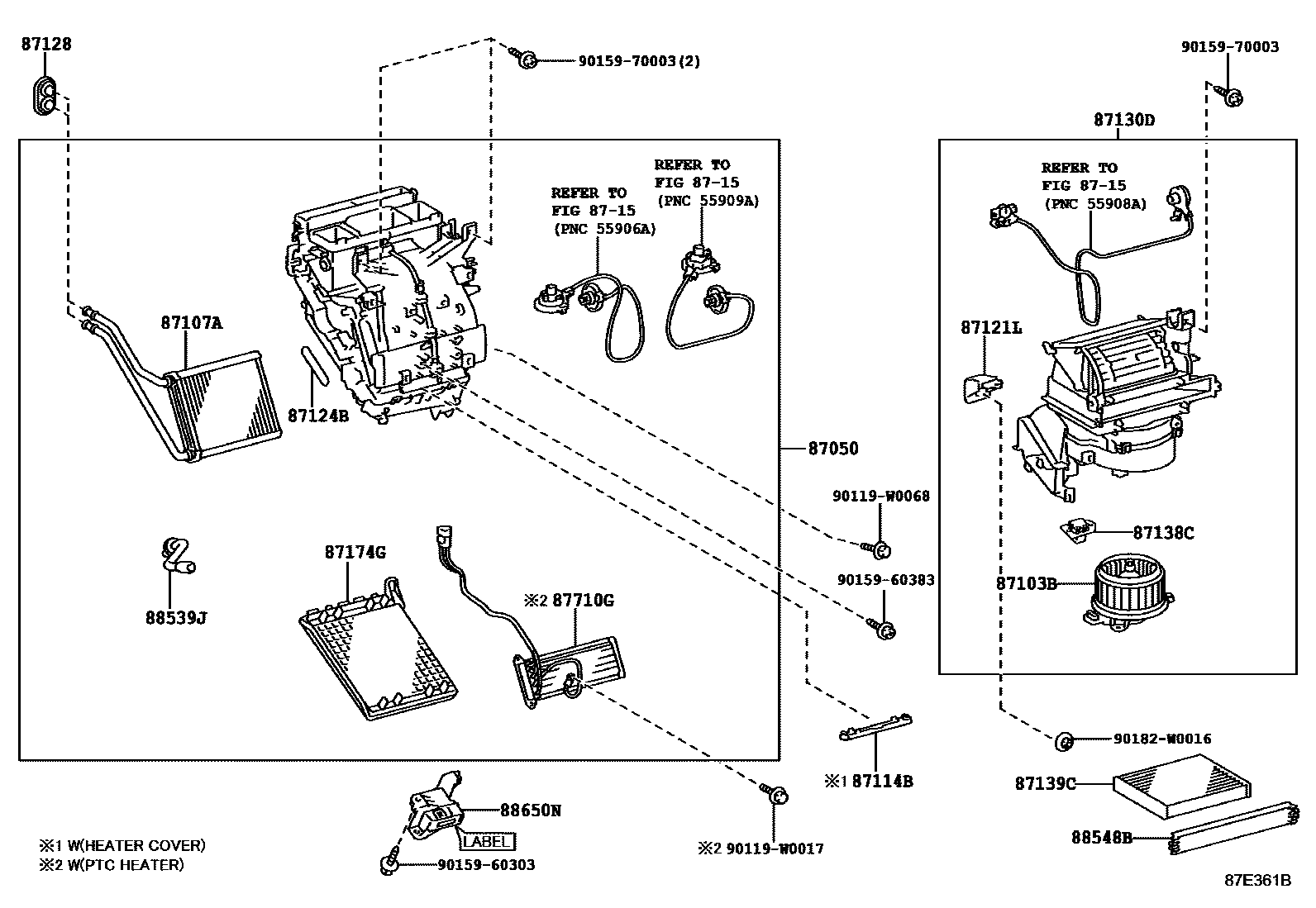

Parts diagram
87050RADIATOR ASSY, AIR CONDITIONER
main87050-0D370supersedes 87050-0D380i201407-201511
FRONT AIR CONDITIONER-AUTO
main87050-0D371i201805-201812
FRONT AIR CONDITIONER-AUTO
main87050-0D380i201407-201607
main87050-0D381i201805-201812
main87050-0D410supersedes 87050-0D420i201407-201511
FRONT AIR CONDITIONER-AUTO
main87050-0D420supersedes 87050-0D780i201407-201607
main87050-0D470supersedes 87050-0D820i201407-201607
main87050-0D720i201607-201703
main87050-0D721i201703-202006
main87050-0D731i201703-202006
FRONT AIR CONDITIONER-AUTO
main87050-0D850i201703-202006
main87050-0D011i201407-201511
FRONT AIR CONDITIONER-DEALER OPTION
main87050-0D012i201703-202006
REGULATION COMPLIANCE LABEL & NAME PLATE-EUROPE NTA NAME PLATE(EXCEPT *WVTA)&FRONTAIR CONDITIONER-HEATER ONLY
main87050-0D021supersedes 87050-0D780i201607-201703
REGULATION COMPLIANCE LABEL & NAME PLATE-EUROPE NTA NAME PLATE & ID PLATE&FRONT AIR CONDITIONER-DEALER OPTION
main87050-0D022i201703-202006
REGULATION COMPLIANCE LABEL & NAME PLATE-EUROPE NTA NAME PLATE(EXCEPT *WVTA)&FRONTAIR CONDITIONER-HEATER ONLY
main87050-0D101supersedes 87050-0D680i201607-201703
REGULATION COMPLIANCE LABEL & NAME PLATE-EUROPE NTA NAME PLATE(EXCEPT WVTA)&COLD AREA SPEC&WITH(REAR HEATER DUCT)&FRONT AIR CONDITIONER-DEALER OPTION
main87050-0D102i201703-201805
COLD AREA SPEC & W(REAR HEATER DUCT)&FRONT AIR CONDITIONER-DEALER OPTION
main87050-0D181supersedes 87050-0D740i201607-201703
REGULATION COMPLIANCE LABEL & NAME PLATE-EUROPE NTA NAME PLATE(EXCEPT WVTA)&COLD AREA SPEC&WITH(REAR HEATER DUCT)&FRONT AIR CONDITIONER-DEALER OPTION
main87050-0D182i201703-201805
REGULATION COMPLIANCE LABEL & NAME PLATE-EUROPE NTA NAME PLATE(EXCEPT *WVTA)&COLDAREA SPEC & W/O(REAR HEATER DUCT)&FRONT AIR CONDITIONER-DEALER OPTION
main87050-0D390i201407-201511
COLD AREA SPEC&WITH(REAR HEATER DUCT)
main87050-0D391i201703-201811
REGULATION COMPLIANCE LABEL & NAME PLATE-EUROPE NTA NAME PLATE(EXCEPT *WVTA)&COLDAREA SPEC & W(REAR HEATER DUCT)&FRONT AIR CONDITIONER-AUTO
main87050-0D400i201407-201607
COLD AREA SPEC&WITH(REAR HEATER DUCT)
main87050-0D401supersedes 87050-0D681i201703-201805
REGULATION COMPLIANCE LABEL & NAME PLATE-EUROPE NTA NAME PLATE(EXCEPT *WVTA)&COLDAREA SPEC & W/O(REAR HEATER DUCT)
main87050-0D411i201703-201811
REGULATION COMPLIANCE LABEL & NAME PLATE-EUROPE NTA NAME PLATE(EXCEPT *WVTA)
main87050-0D421i201703-201805
REGULATION COMPLIANCE LABEL & NAME PLATE-*NTA LABEL & ID PLATE
main87050-0D451supersedes 87050-0D830i201703-202006
REGULATION COMPLIANCE LABEL & NAME PLATE-EUROPE NTA NAME PLATE(EXCEPT *WVTA)
main87050-0D471i201703-201811
REGULATION COMPLIANCE LABEL & NAME PLATE-EUROPE NTA NAME PLATE(EXCEPT *WVTA)
main87050-0D480supersedes 87050-0D450i201407-201607
COLD AREA SPEC&WITH(REAR HEATER DUCT)
main87050-0D481i201703-201811
REGULATION COMPLIANCE LABEL & NAME PLATE-EUROPE NTA NAME PLATE(EXCEPT *WVTA)&COLDAREA SPEC & W(REAR HEATER DUCT)
main87050-0D690i201607-201703
FRONT AIR CONDITIONER-AUTO
main87050-0D700supersedes 87050-0D680i201607-201703
COLD AREA SPEC&WITHOUT(REAR HEATER DUCT)
main87050-0D701supersedes 87050-0D681i201703-202006
COLD AREA SPEC & W(REAR HEATER DUCT)
main87050-0D710i201607-201703
COLD AREA SPEC&WITHOUT(REAR HEATER DUCT)&FRONT AIR CONDITIONER-AUTO
main87050-0D711supersedes 87050-0D691i201703-202006
COLD AREA SPEC & W(REAR HEATER DUCT)&FRONT AIR CONDITIONER-AUTO
main87050-0D730i201607-201703
FRONT AIR CONDITIONER-AUTO
main87050-0D750i201607-201703
FRONT AIR CONDITIONER-AUTO
main87050-0D760supersedes 87050-0D740i201607-201703
COLD AREA SPEC&WITH(REAR HEATER DUCT)
main87050-0D770i201607-201703
COLD AREA SPEC&WITH(REAR HEATER DUCT)&FRONT AIR CONDITIONER-AUTO
main87050-0D790i201607-201703
FRONT AIR CONDITIONER-AUTO
main87050-0D810supersedes 87050-0D800i201607-201703
COLD AREA SPEC&WITH(REAR HEATER DUCT)
main87050-0D840supersedes 87050-0D830i201703-202006
COLD AREA SPEC & W(REAR HEATER DUCT)
87103BMOTOR SUB-ASSY, BLOWER W/FAN
main87103-0D101i201703-202006
FRONT AIR CONDITIONER-DEALER OPTION
main87103-0D111i201703-202006
FRONT AIR CONDITIONER-DEALER OPTION
main87103-0D220supersedes 87103-0D101i201407-201511
FRONT AIR CONDITIONER-AUTO
main87103-0D230supersedes 87103-0D111i201703-202006
FRONT AIR CONDITIONER-AUTO
87107AUNIT SUB-ASSY, HEATER RADIATOR
main87107-0D051i201407-201703
COLD AREA SPEC&WITH(REAR HEATER DUCT)&FRONT AIR CONDITIONER-DEALER OPTION
main87107-0D120supersedes 87107-0D051i201407-201511
FRONT AIR CONDITIONER-AUTO
87114BCOVER, HEATER
main87114-0D060i201703-201805
REGULATION COMPLIANCE LABEL & NAME PLATE-EUROPE NTA NAME PLATE(EXCEPT *WVTA)&COLDAREA SPEC & W/O(REAR HEATER DUCT)&FRONT AIR CONDITIONER-DEALER OPTION
87121LBRACKET, HEATER
main87121-0D010i201703-201805
REGULATION COMPLIANCE LABEL & NAME PLATE-EUROPE NTA NAME PLATE(EXCEPT *WVTA)&COLDAREA SPEC & W/O(REAR HEATER DUCT)&FRONT AIR CONDITIONER-DEALER OPTION
87124BCLAMP, HEATER
main87124-0D080i201407-201505
main87124-0D580i201506-201703
87128GROMMET, HEATER
main90480-01696i201703-202006
87130DBLOWER ASSY
main87130-0D022i201407-201607
main87130-0D031i201407-201607
main87130-0D171supersedes 87130-0D031i201407-201607
FRONT AIR CONDITIONER-AUTO
main87130-0D181supersedes 87130-0D280i201407-201511
FRONT AIR CONDITIONER-AUTO
main87130-0D200i201703-202006
main87130-0D260i201703-202006
COLD AREA SPEC & W(REAR HEATER DUCT)&FRONT AIR CONDITIONER-AUTO
main87130-0D270i201703-202006
main87130-0D280i201703-202006
FRONT AIR CONDITIONER-AUTO
main87130-0D082i201607-201703
REGULATION COMPLIANCE LABEL & NAME PLATE-EUROPE NTA NAME PLATE & ID PLATE&FRONT AIR CONDITIONER-DEALER OPTION
main87130-0D091supersedes 87130-0D200i201407-201703
COLD AREA SPEC&WITH(REAR HEATER DUCT)&FRONT AIR CONDITIONER-DEALER OPTION
87138CRESISTOR, BLOWER
main87138-0K090i201407-201511
COLD AREA SPEC&WITH(REAR HEATER DUCT)&FRONT AIR CONDITIONER-DEALER OPTION
87139CFILTER, CLEAN AIR
main87139-0D070i201703-202006
POLLEN FILTER
main87139-50100i201703-201810
POLLEN DEODORANT
8715
87174GGUIDE, AIR HEATER
main87174-0D010i201407-201511
COLD AREA SPEC&WITH(REAR HEATER DUCT)&FRONT AIR CONDITIONER-DEALER OPTION
87710GQUICK HEATER ASSY
main87710-0D030i201703-201805
REGULATION COMPLIANCE LABEL & NAME PLATE-EUROPE NTA NAME PLATE(EXCEPT *WVTA)&COLDAREA SPEC & W/O(REAR HEATER DUCT)&FRONT AIR CONDITIONER-DEALER OPTION
main87710-0D060i201803-201811
REGULATION COMPLIANCE LABEL & NAME PLATE-EUROPE NTA NAME PLATE(EXCEPT *WVTA)&COLDAREA SPEC & W(REAR HEATER DUCT)
main87710-52041i201703-201802
COLD AREA SPEC & W(REAR HEATER DUCT)
88539JHOSE, DRAIN COOLER
main88539-0D170i201703-201804
main88539-0D180i201703-202006
main88539-0D590i201805-202006
88548BCASE, AIR FILTER
main88548-0D040i201703-202006
88650NAMPLIFIER ASSY, AIR CONDITIONER
main88650-0D380i201407-201607
FRONT AIR CONDITIONER-DEALER OPTION,P/N LABEL=886500D380
main88650-0D550supersedes 88650-0D380i201407-201511
main88650-0D560supersedes 88650-0D740i201407-201607
main88650-0D702supersedes 88650-0D732i201703-202006
P/N LABEL=886500D702
main88650-0DA02supersedes 88650-0DA22i201805-201812
P/N LABEL=886500DA02
main88650-0DA50i201703-202006
main88650-0D360i201607-201703
REGULATION COMPLIANCE LABEL & NAME PLATE-EUROPE NTA NAME PLATE(EXCEPT WVTA)&FRONTAIR CONDITIONER-HEATER ONLY,P/N LABEL=886500D360
main88650-0D370i201407-201607
COLD AREA SPEC&WITHOUT(REAR HEATER DUCT)&FRONT AIR CONDITIONER-DEALER OPTION,P/N LABEL=886500D370
main88650-0D540i201407-201607
COLD AREA SPEC&WITH(REAR HEATER DUCT)&FRONT AIR CONDITIONER-DEALER OPTION,P/N LABEL=886500D540
main88650-0D710i201607-201609
COLD AREA SPEC&WITH(REAR HEATER DUCT)
main88650-0D711i201610-201612
COLD AREA SPEC&WITH(REAR HEATER DUCT)
main88650-0D712i201701-201703
COLD AREA SPEC&WITH(REAR HEATER DUCT)&FRONT AIR CONDITIONER-DEALER OPTION,P/N LABEL=886500D712
main88650-0D720i201607-201609
COLD AREA SPEC&WITHOUT(REAR HEATER DUCT)&FRONT AIR CONDITIONER-DEALER OPTION,P/N LABEL=886500D720
main88650-0D721i201610-201612
REGULATION COMPLIANCE LABEL & NAME PLATE-EUROPE NTA NAME PLATE(EXCEPT WVTA)&COLD AREA SPEC&WITH(REAR HEATER DUCT)&FRONT AIR CONDITIONER-DEALER OPTION,P/N LABEL=8865
main88650-0D722i201701-201703
COLD AREA SPEC&WITHOUT(REAR HEATER DUCT)&FRONT AIR CONDITIONER-HEATER ONLY,P/N LABEL=886500D722
main88650-0D730i201607-201609
FRONT AIR CONDITIONER-AUTO
main88650-0D731i201610-201612
FRONT AIR CONDITIONER-AUTO
main88650-0DA00i201607-201612
REGULATION COMPLIANCE LABEL & NAME PLATE-EUROPE NTA NAME PLATE & ID PLATE&FRONT AIR CONDITIONER-DEALER OPTION,P/N LABEL=886500DA00
main88650-0DA01i201610-201612
REGULATION COMPLIANCE LABEL & NAME PLATE-EUROPE NTA NAME PLATE & ID PLATE
main88650-0DA10i201607-201612
REGULATION COMPLIANCE LABEL & NAME PLATE-EUROPE NTA NAME PLATE(EXCEPT WVTA)&COLD AREA SPEC&WITH(REAR HEATER DUCT)&FRONT AIR CONDITIONER-DEALER OPTION,P/N LABEL=8865
main88650-0DA11i201610-201612
REGULATION COMPLIANCE LABEL & NAME PLATE-EUROPE NTA NAME PLATE(EXCEPT WVTA)&COLD AREA SPEC&WITH(REAR HEATER DUCT)
main88650-0DA12supersedes 88650-0D702i201701-201703
REGULATION COMPLIANCE LABEL & NAME PLATE-EUROPE NTA NAME PLATE(EXCEPT WVTA)&COLD AREA SPEC&WITH(REAR HEATER DUCT)&FRONT AIR CONDITIONER-DEALER OPTION,P/N LABEL=8865
main88650-0DA20i201607-201609
REGULATION COMPLIANCE LABEL & NAME PLATE-EUROPE NTA NAME PLATE(EXCEPT WVTA)&FRONTAIR CONDITIONER-AUTO
main88650-0DA21i201610-201612
REGULATION COMPLIANCE LABEL & NAME PLATE-EUROPE NTA NAME PLATE(EXCEPT WVTA)&COLD AREA SPEC&WITH(REAR HEATER DUCT)&FRONT AIR CONDITIONER-AUTO
main88650-0DA60i201703-201811
REGULATION COMPLIANCE LABEL & NAME PLATE-EUROPE NTA NAME PLATE(EXCEPT *WVTA)
90119W0017
90119W0068
9015960303
9015960383
9015970003
90182W0016

22 parts on this diagram · 6 diagrams in section
