BRAKE TUBE & CLAMP

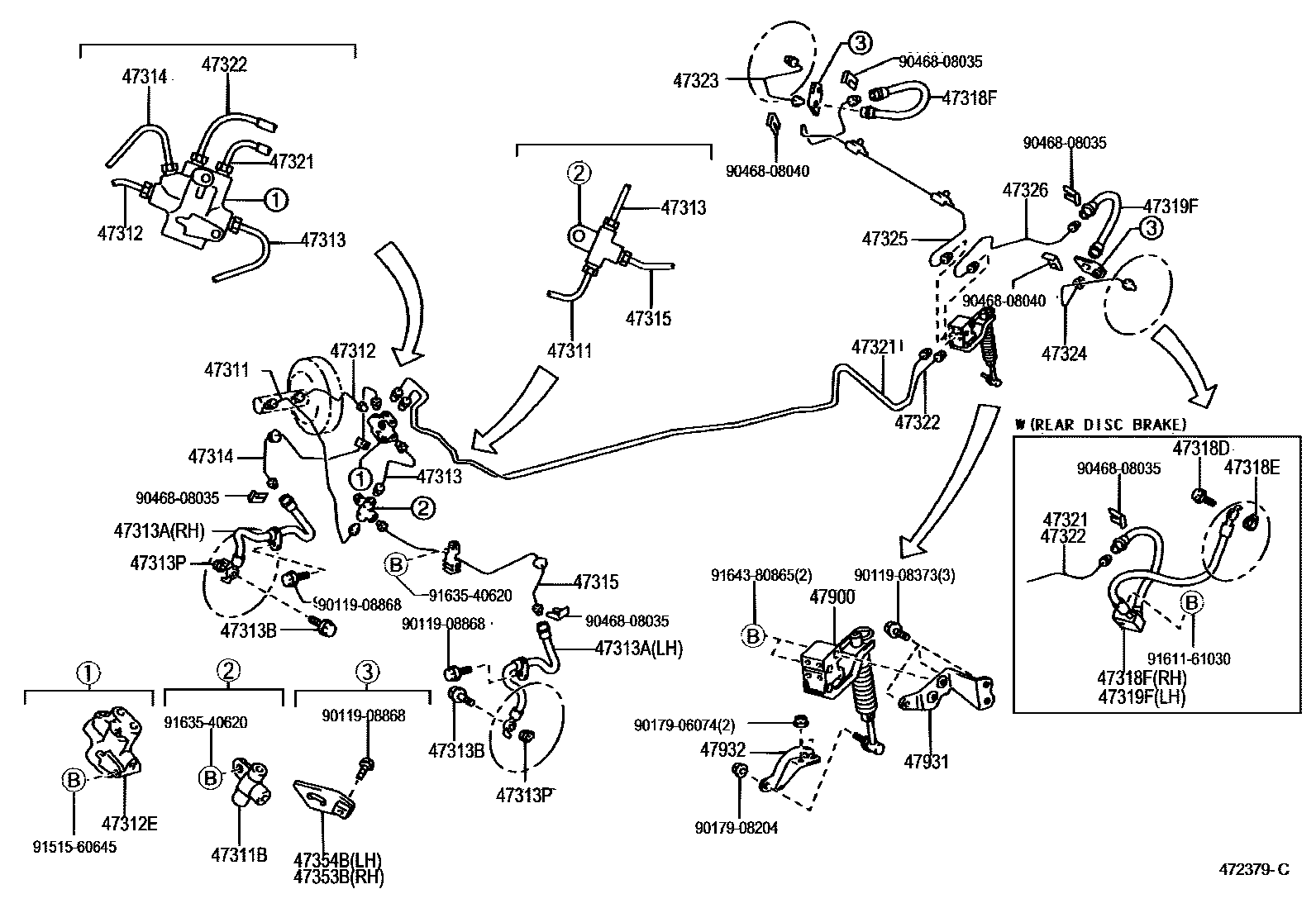

Parts diagram
47311TUBE, FRONT BRAKE, NO.1
main47311-0D010i200101-200302
W(ABS)
main47311-0D021i200101-200205
main47311-0D030i200101-200302
W(ABS)
main47311-0D041i200101-200302
main47311-0D110i200205-200302
main47311-0D120i200302
main47311-0D140i200302
47311BWAY, NO.1(FOR FRONT BRAKE TUBE)
main90412-10713i¥780200101-200302
W(ABS)
main90413-10786i¥490200101-200302
47312TUBE, FRONT BRAKE, NO.2
main47312-0D010i200101-200302
W(ABS)
main47312-0D020i200101-200302
W(ABS)
main47312-0D031i200101-200302
main47312-0D110i200302
main47312-52111i¥550200101-200302
47312EWAY, NO.2(FOR FRONT BRAKE TUBE)
main90413-10294i¥1,350200101-200302
main90904-12082i¥3,490200101-200302
W(ABS)
47313TUBE, FRONT BRAKE, NO.3
main47313-0D011i200101-200302
W(ABS)
main47313-0D050i200302
main47313-52051i¥2,900200101-200302
47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)
main90080-94203i200302
LH
sub90947-02A46¥2,150
main90080-94204i200302
RH
sub90947-02A45¥2,150
main90947-02A45i¥2,150200101-200302
RH
main90947-02A46i¥2,150200101-200302
LH
47313BBOLT, UNION(FOR FRONT FLEXIBLE HOSE)
main90401-10058i¥220200101-200302
47313PGASKET(FOR FRONT FLEXIBLE HOSE)
main47389-50020i¥280200101-200302
47314TUBE, FRONT BRAKE, NO.4
main47314-0D011i200101-200302
main47314-0D020i200101-200210
W(ABS)
main47314-0D031i200101-200302
main47314-0D100i200302
main47314-0D120i200210-200302
W(ABS)
main47314-52051i¥750200101-200302
W(ABS)
47315TUBE, FRONT BRAKE, NO.5
main47315-0D010i200101-200302
W(ABS)
main47315-0D021i200101-200302
main47315-0D031i200101-200302
47318DBOLT, UNION(FOR REAR FLEXIBLE HOSE)
main90401-10058i¥220200101-200302
47318EGASKET(FOR REAR FLEXIBLE HOSE)
main47389-50020i¥280200101-200302
47318FHOSE, FLEXIBLE(FOR REAR RH)
main90080-94205i200302
sub90947-02A47¥1,100
main90947-02A47i¥1,100200101-200302
main90947-02C81i¥3,280200101-200302
W(REAR DISC BRAKE)
47319FHOSE, FLEXIBLE(FOR REAR LH)
main90080-94205i200302
sub90947-02A47¥1,100
main90947-02A47i¥1,100200101-200302
main90947-02C82i¥3,280200101-200302
W(REAR DISC BRAKE)
47321TUBE, REAR BRAKE, NO.1
main47321-0D012i200101-200302
W(ABS)
main47321-0D021i200101-200302
main47321-0D110i200302
47322TUBE, REAR BRAKE, NO.2
main47322-0D012i200101-200302
W(ABS)
main47322-0D021i200101-200302
main47322-0D030i200302
47323TUBE, REAR BRAKE, NO.3
main47323-0D060i200207-200302
main47323-52042i¥550200101-200202
main47323-52050i200202-200207
47324TUBE, REAR BRAKE, NO.4
main47324-0D050i200207-200302
main47324-52042i¥550200101-200202
main47324-52050i200202-200207
47325TUBE, REAR BRAKE, NO.5
main47325-0D012i200101-200302
47326TUBE, REAR BRAKE, NO.6
main47326-0D012i200101-200302
47353BBRACKET, FLEXIBLE HOSE, NO.3
main47353-52010i¥350200101-200302
47354BBRACKET, FLEXIBLE HOSE, NO.4
main47354-52010i¥350200101-200302
47900VALVE ASSY, LOAD SENSING W/SPRING
main47900-0D010i200101-200102
main47900-0D020i200102-200302
47931BRACKET, LOAD SENSING VALVE
main47931-52020i¥940200101-200302
47932BRACKET, LOAD SENSING VALVE, NO.2
main47932-52020i¥640200101-200302
9011908373
main90119-08373¥140
9011908868
main90119-08868¥70
9017906074
main90179-06074¥90
9017908204
main90179-08204¥140
9046808035
main90468-08035¥110
9046808040
main90468-08040¥130
9151560645
main91515-60645¥110
9161161030
main91611-61030¥240
9163540620
main91635-40620¥60
9164380865
main91643-80865¥110

35 parts on this diagram · 5 diagrams in section
