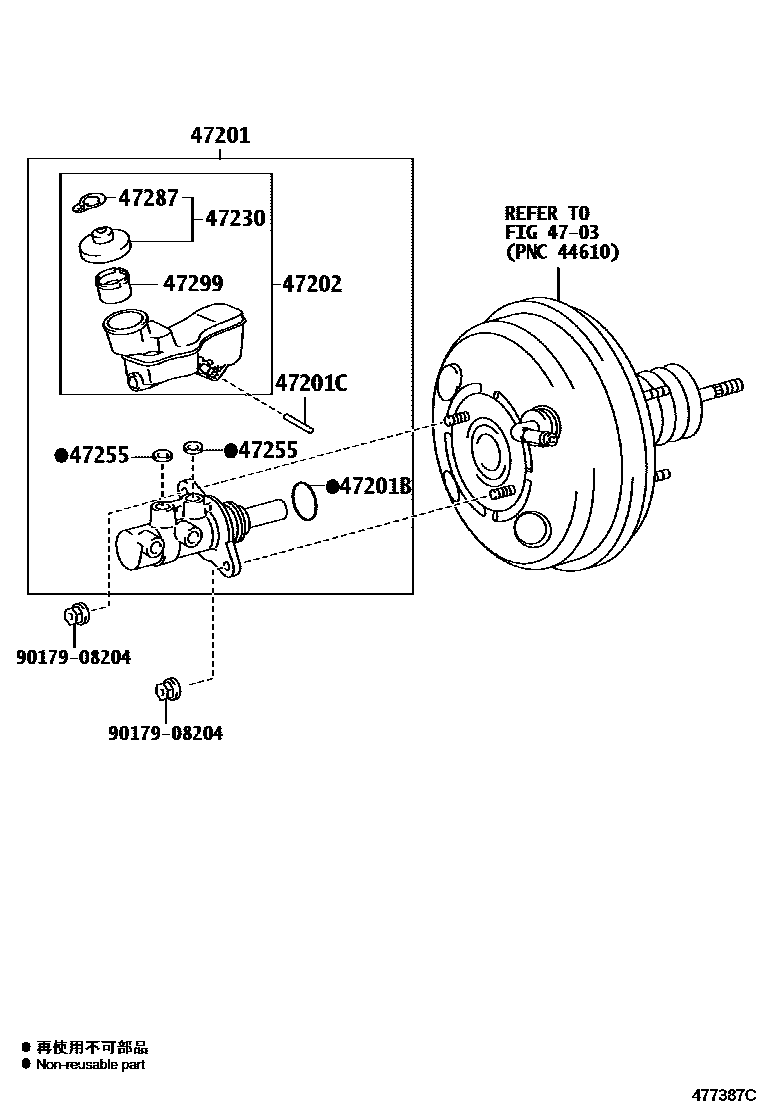

BRAKE MASTER CYLINDER

0001 1 0002 1

4703

47201CYLINDER SUB-ASSY, BRAKE MASTER

main47201-52500iNSP120..RHD..6F201011-201203

sub47201-52501

main47201-52501iNSP120..RHD..6F201204-201205

sub47201-52502

main47201-52502iNSP120..RHD..6F201205-201504

main47201-52510iNSP120..RHD..CVT201011-201203

sub47201-52511

main47201-52511iNSP120..RHD..CVT201204-201205

sub47201-52512

main47201-52512iNSP120..RHD..CVT201205-201504

main47201-52540iNLP121,NSP120..LHD..6F201011-201202

sub47201-52541

main47201-52541iNLP121,NSP120..LHD..6F201203-201204

sub47201-52542

main47201-52542iNLP121,NSP120..LHD..6F201205-201504

main47201-52550iNSP120..LHD..CVT201011-201202

sub47201-52551

main47201-52551iNSP120..LHD..CVT201203-201204

sub47201-52552

main47201-52552iNSP120..LHD..CVT201205-201504

main47201-52700iNLP121..6FS201011-201202

sub47201-52701

main47201-52701iNLP121..6FS201203-201204

sub47201-52702

main47201-52702iNLP121..6FS201205-201405

47201BRING, O(FOR BRAKE MASTER CYLINDER)

main90015-AH002iNLP121,NSP120201011-201504

47201CRING PIN, BRAKE MASTER CYLINDER

main90029-15803iNLP121..6FS201011-201504

47202RESERVOIR SUB-ASSY, BRAKE MASTER CYLINDER

main47220-52210iNSP120..RHD..6F201011-201504

main47220-52230iNSP120..RHD..CVT201011-201504

main47220-52240iNLP121,NSP120..LHD..6F201011-201504

main47220-52250iNSP120..LHD..CVT201011-201504

47230CAP ASSY, BRAKE MASTER CYLINDER RESERVOIR FILLER

main47230-20140iNLP121..6FS201307-201504

47255GROMMET, MASTER CYLINDER RESERVOIR

main90029-48001iNSP120;NLP121..6F201011-201504

sub90016-AT001

47287LABEL, BRAKE FLUID INFORMATION

main47287-20010iNLP121..6FS201307-201504

47299STRAINER, BRAKE MASTER CYLINDER RESERVOIR

main47299-25010iNLP121..6FS201307-201504

9017908204

main90179-08204

10 parts on this diagram · 2 diagrams in section
