ALTERNATOR

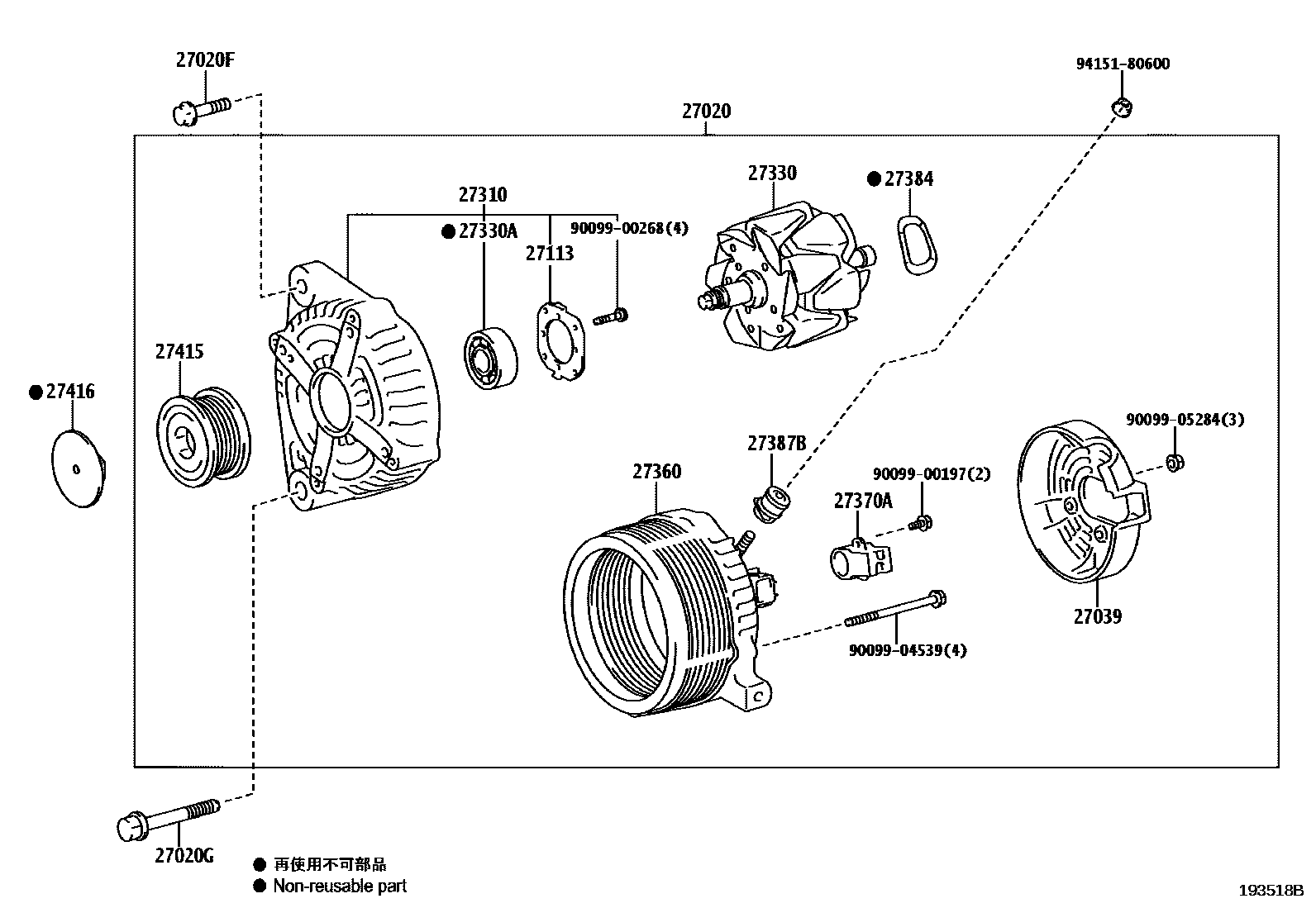

Parts diagram
27020ALTERNATOR ASSY
main27060-33110i201011-201504
12V 100A
main27060-47120i201011-201208
12V 80A
main27060-47130i201011-201208
12V 100A,COLD SPEC & WITH(REAR HEATER DUCT)
main27060-47140i201011-201207
12V 80A,WITH(STOP & START SYSTEM)
main27060-47150i201011-201211
12V 100A,WITH(STOP & START SYSTEM)&COLD SPEC & WITH(REAR HEATER DUCT)
main27060-47250i201208-201504
12V 80A
main27060-47260i201212-201504
12V 100A,COLD SPEC & WITH(REAR HEATER DUCT)
27020FBOLT, NO.1(FOR ALTERNATOR)
main90105-10075i201011-201504
main90119-08D02i201202-201504
main91671-80845i201011-201202
27020GBOLT, NO.2(FOR ALTERNATOR)
main90105-10571i201011-201504
main90119-08D02i201202-201208
main91671-80845i201011-201504
27039COVER, ALTERNATOR REAR END
main27039-31390i201011-201208
COLD SPEC & WITH(REAR HEATER DUCT)
main27039-31390i201011-201212
WITH(STOP & START SYSTEM)&COLD SPEC & WITH(REAR HEATER DUCT)
main27039-31390i201011-201504
main27039-47310i201208-201504
main27039-47330i201212-201504
COLD SPEC & WITH(REAR HEATER DUCT)
27113PLATE, BEARING RETAINER, ALTERNATOR
main27312-72100i201011-201504
main27312-72100i201011-201208
WITH(STOP & START SYSTEM)&COLD SPEC & WITH(REAR HEATER DUCT)
main27312-72100i201011-201208
COLD SPEC & WITH(REAR HEATER DUCT)
27310FRAME ASSY, DRIVE END, ALTERNATOR
main27310-33180i201011-201504
main27310-47140i201011-201208
COLD SPEC & WITH(REAR HEATER DUCT)
main27310-47140i201011-201212
WITH(STOP & START SYSTEM)&COLD SPEC & WITH(REAR HEATER DUCT)
main27310-47310i201208-201504
main27310-47330i201212-201504
COLD SPEC & WITH(REAR HEATER DUCT)
27330ROTOR ASSY, ALTERNATOR
main27330-23130i201011-201212
WITH(STOP & START SYSTEM)&COLD SPEC & WITH(REAR HEATER DUCT)
main27330-30070i201011-201504
main27330-30070i201011-201208
COLD SPEC & WITH(REAR HEATER DUCT)
main27330-30130i201011-201208
main27330-47310i201208-201504
main27330-47330i201212-201504
COLD SPEC & WITH(REAR HEATER DUCT)
27330ABEARING(FOR ALTERNATOR ROTOR)
main90099-10223i201011-201504
COLD SPEC & WITH(REAR HEATER DUCT)
main90099-10223i201011-201212
WITH(STOP & START SYSTEM)&COLD SPEC & WITH(REAR HEATER DUCT)
main90099-10227i201208-201504
main90099-10231i201011-201504
27360COIL ASSY, ALTERNATOR
main27360-33130i201011-201504
main27360-47250i201011-201208
COLD SPEC & WITH(REAR HEATER DUCT)
main27360-47270i201011-201212
WITH(STOP & START SYSTEM)&COLD SPEC & WITH(REAR HEATER DUCT)
main27360-47380i201208-201504
main27360-47390i201212-201308
COLD SPEC & WITH(REAR HEATER DUCT)
main27360-47391i201308-201403
COLD SPEC & WITH(REAR HEATER DUCT)
main27360-47392i201403-201504
COLD SPEC & WITH(REAR HEATER DUCT)
27370HOLDER ASSY, ALTERNATOR BRUSH
main27370-23120i201011-201208
27370AHOLDER ASSY, ALTERNATOR BRUSH
main27370-31220i201011-201208
WITH(STOP & START SYSTEM)&COLD SPEC & WITH(REAR HEATER DUCT)
main27370-31220i201011-201208
COLD SPEC & WITH(REAR HEATER DUCT)
main27370-31220i201011-201504
27384WASHER
main27384-38130i201212-201504
COLD SPEC & WITH(REAR HEATER DUCT)
main27384-50030i201011-201504
main27384-50030i201011-201208
COLD SPEC & WITH(REAR HEATER DUCT)
main27384-50030i201011-201212
WITH(STOP & START SYSTEM)&COLD SPEC & WITH(REAR HEATER DUCT)
27387BINSULATOR, ALTERNATOR TERMINAL
main27387-20130i201011-201504
COLD SPEC & WITH(REAR HEATER DUCT)
main27387-20130i201011-201212
WITH(STOP & START SYSTEM)&COLD SPEC & WITH(REAR HEATER DUCT)
main27387-20130i201011-201405
main27387-47310i201208-201504
27415PULLEY, ALTERNATOR W/CLUTCH
main27415-0Y050i201011-201306
main27415-0Y051i201307-201504
main27415-0Y060i201011-201306
COLD SPEC & WITH(REAR HEATER DUCT)
main27415-0Y061i201307-201504
COLD SPEC & WITH(REAR HEATER DUCT)
main27415-33070i201011-201504
27416CAP, ALTERNATOR PULLEY
main27416-0W050i201011-201504
main27416-27010i201011-201504
9009900197
9009900268
9009904539
9009905284
9415180600

20 parts on this diagram · 5 diagrams in section
