REAR DISC BRAKE CALIPER & DUST COVER

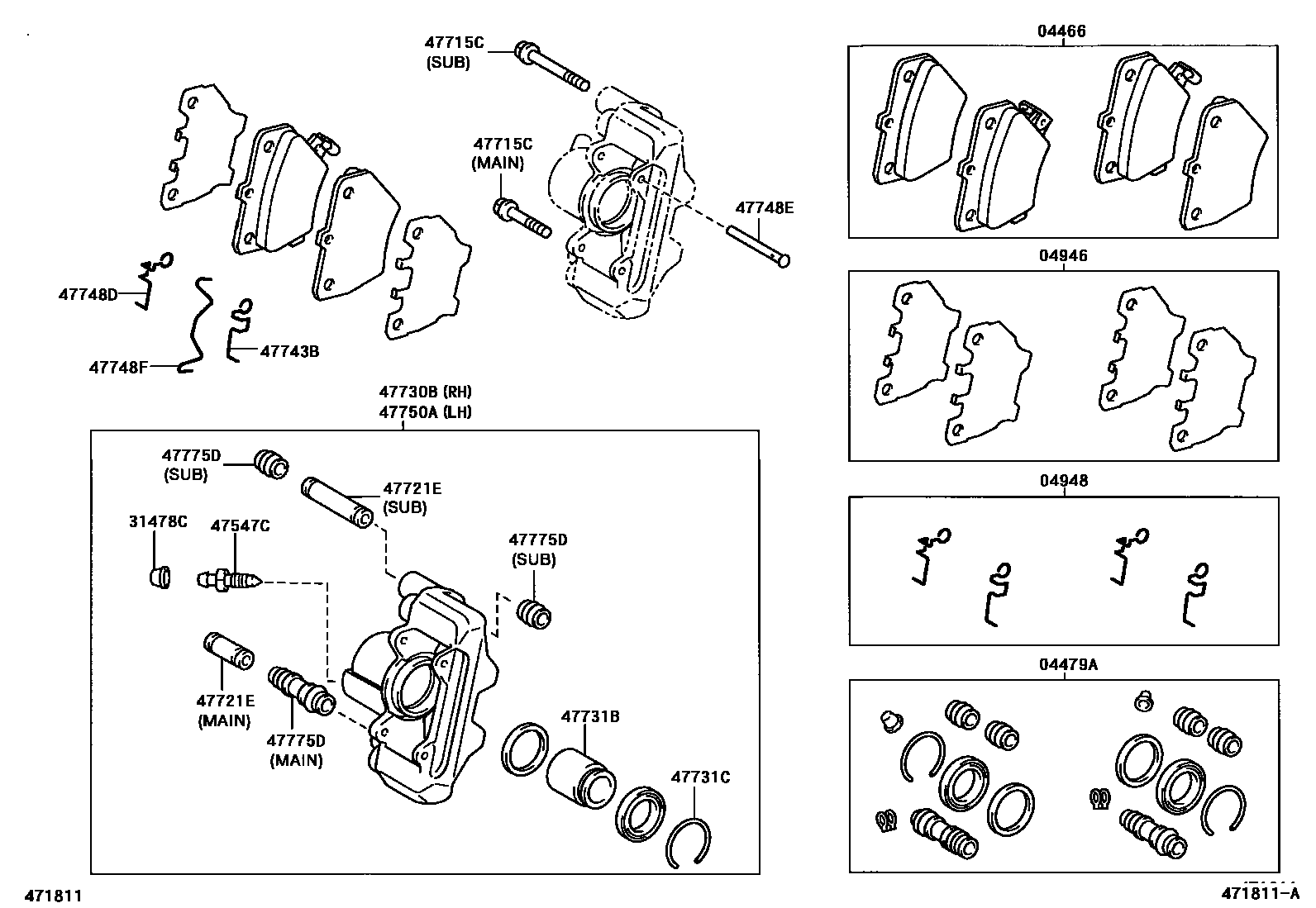

Parts diagram
04466PAD KIT, DISC BRAKE, REAR
main04466-52030i¥7,100199908-200106
MARK AK PA511H
main04466-52040i¥7,100200106-200509
MARK AK PA511H
04479ACYLINDER KIT, DISC BRAKE, REAR
main04479-42020i¥2,790199908-200211
main04479-52030i¥3,600200211-200509
04946SHIM KIT, ANTI SQUEAL(FOR REAR DISC BRAKE)
main04946-20020i¥1,010199908-200301
main04946-52010i¥1,780200301-200509
04948FITTING KIT, DISC BRAKE, REAR
main04948-20010i¥1,130199908-200509
31478CCAP, BLEEDER PLUG(FOR REAR DISC BRAKE)
main31478-30010i¥160199908-200509
47547CPLUG, BLEEDER(FOR REAR DISC BRAKE)
main47547-35020i¥220199908-200509
47715CPIN, CYLINDER SLIDE(FOR REAR DISC BRAKE)
main47715-20030i¥590199908-200509
MAIN PIN SIDE
main47715-20040i¥670199908-200509
SUB PIN SIDE
47721ECOLLAR(FOR REAR DISC BRAKE CYLINDER MOUNTING)
main90389-10053i¥670199908-200509
MAIN PIN SIDE
main90389-10054i¥570199908-200509
SUB PIN SIDE
47730BCYLINDER ASSY, REAR DISC BRAKE, RH
main47730-52030i¥34,400199908-200301
main47730-52031i200301-200509
47731BPISTON, REAR DISC BRAKE
main47731-42020i¥1,080199908-200509
47731CRING, SET(FOR REAR DISC BRAKE PISTON)
main90520-37016i¥160199908-200509
47743BSPRING, ANTI-RATTLE, NO.2(FOR REAR DISC BRAKE)
main47743-20030i¥300199908-200509
47748DSPRING, ANTI-RATTLE, NO.1(FOR REAR DISC BRAKE)
main47748-20040i¥300199908-200509
47748EPIN, W/HOLE(FOR REAR DISC BRAKE)
main90240-06021i¥230199908-200509
47748FCLIP(FOR REAR DISC BRAKE)
main90468-12025i¥130199908-200509
47750ACYLINDER ASSY, DISC BRAKE, REAR LH
main47750-52030i¥34,400199908-200301
main47750-52031i200301-200509
47775DBOOT, BUSH DUST(FOR REAR DISC BRAKE)
main47775-22020i¥670199908-200509
MAIN PIN SIDE
main47775-42010i¥370199908-200509
SUB PIN SIDE

17 parts on this diagram · 2 diagrams in section
