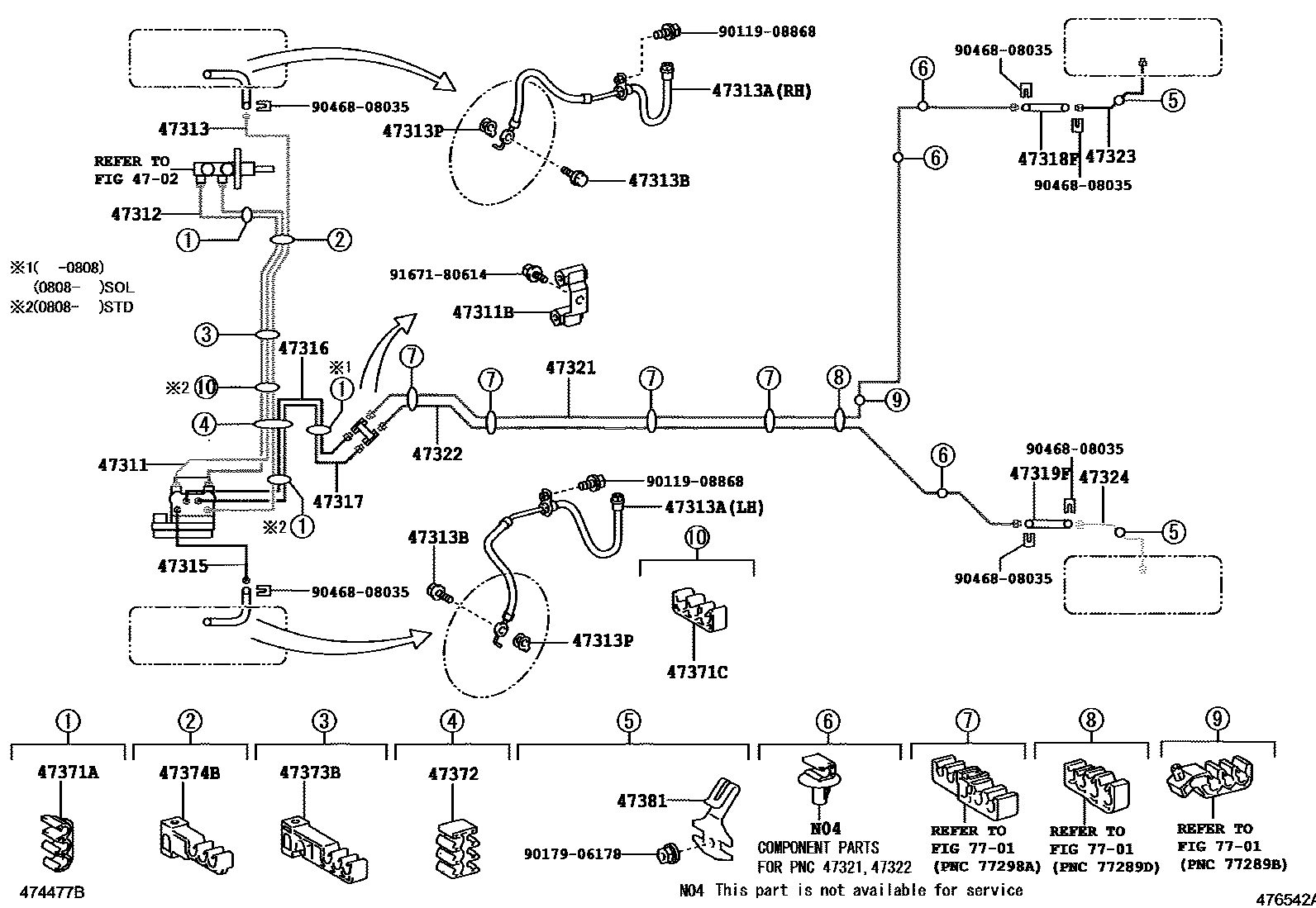

BRAKE TUBE & CLAMP

0001 1 0002 1DISK BRAKE 0003 1W(VSC) 0004 1W(VSC) 0005 1 0007 1 0008 1DISK BRAKE 0010 1DISK BRAKE 0011 1W(VSC) 0012 1 0014 1 0015 1W(VSC)

4702

47311TUBE, FRONT BRAKE, NO.1

main47311-52221iKSP90..JPP..RHD¥1,300200508

main47311-52240iKSP90..JPP..LHD¥750200508

main47311-52251iZSP90..JPP..LHD200611-201006

main47311-52290iZSP90..JPP..RHD..5F200611-201006

main47311-52370iKSP90..JPP..RHD¥1,090200808-201106

main47311-52390iKSP90..JPP..LHD200808-200910

47311BWAY, NO.1(FOR FRONT BRAKE TUBE)

main90412-10260iKSP90,ZSP90..JPP..5F¥810200508-201106

47312TUBE, FRONT BRAKE, NO.2

main47312-52201iKSP90..JPP..RHD¥1,090200508

main47312-52220iKSP90..JPP..LHD¥750200508

main47312-52231iZSP90..JPP..LHD..5F200611-201006

main47312-52260iZSP90..JPP..RHD..5F200611-201006

main47312-52330iKSP90..JPP..RHD¥1,300200808-201106

main47312-52350iKSP90..JPP..LHD200808-200910

47313TUBE, FRONT BRAKE, NO.3

main47313-52110iKSP90..JPP..RHD¥1,620200508

main47313-52120iZSP90..JPP..RHD¥1,620200611-201006

main47313-52130iKSP90..JPP..LHD¥1,620200508

main47313-52141iZSP90..JPP..LHD..5F200611-201006

main47313-52160iKSP90..JPP..RHD¥1,620200808-201106

main47313-52190iKSP90..JPP..LHD200808-200910

47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)

main90947-02E07iKSP90..JPP;ZSP90..JPP..6F¥2,310200508-201106

RH

main90947-02E08iKSP90..JPP;ZSP90..JPP..6F¥2,310200508-201106

LH

47313BBOLT, UNION(FOR FRONT FLEXIBLE HOSE)

main90401-10058iKSP90..JPP;ZSP90..JPP..6F¥220200508-201106

47313PGASKET(FOR FRONT FLEXIBLE HOSE)

main47389-50020iKSP90..JPP;ZSP90..JPP..6F¥280200508-201106

47315TUBE, FRONT BRAKE, NO.5

main47315-52140iKSP90..JPP..RHD¥750200508

main47315-52150iZSP90..JPP..RHD¥940200611-201006

main47315-52160iKSP90..JPP..LHD¥750200508

main47315-52171iZSP90..JPP..LHD..5F200611-201006

main47315-52190iKSP90..JPP..RHD¥750200808-201106

main47315-52210iKSP90..JPP..LHD¥750200808-200910

47316TUBE, FRONT BRAKE, NO.6

main47316-52100iKSP90..JPP..RHD¥750200508

main47316-52110iZSP90..JPP..RHD¥750200611-201006

main47316-52120iKSP90..JPP..LHD¥750200508

main47316-52131iZSP90..JPP..LHD..5F200611-201006

main47316-52150iKSP90..JPP..RHD¥750200808-201106

main47316-52180iKSP90..JPP..LHD200808-200910

47317TUBE, FRONT BRAKE, NO.7

main47317-52100iKSP90..JPP..RHD¥550200508

main47317-52110iZSP90..JPP..RHD..5F¥750200611-201006

main47317-52120iKSP90..JPP..LHD¥750200508

main47317-52131iZSP90..JPP..LHD200611-201006

main47317-52150iKSP90..JPP..RHD¥750200808-201106

main47317-52180iKSP90..JPP..LHD200808-200910

sub47317-52260

47318FHOSE, FLEXIBLE(FOR REAR RH)

main90947-02E09iKSP90..JPP;ZSP90..JPP..6F¥1,170200508-201106

47319FHOSE, FLEXIBLE(FOR REAR LH)

main90947-02E10iKSP90,ZSP90..JPP..5F¥1,290200508-201106

47321TUBE, REAR BRAKE, NO.1

main47321-52270iKSP90,ZSP90..JPP..5F¥3,080200508-201106

47322TUBE, REAR BRAKE, NO.2

main47322-52250iKSP90,ZSP90..JPP..5F¥2,530200508-201106

47323TUBE, REAR BRAKE, NO.3

main47323-52100iKSP90..JPP¥750200508-201106

main47323-52110iZSP90..JPP¥550200611-201006

47324TUBE, REAR BRAKE, NO.4

main47324-52090iKSP90..JPP¥750200508-201106

main47324-52100iZSP90..JPP¥550200611-201006

47371ACLAMP, BRAKE TUBE, NO.1

main90464-00868iKSP90..JPP..RHD¥110200508

VSC-WITH

main90464-00868iZSP90..JPP..RHD..5F¥110200611-201106

47371CCLAMP, BRAKE TUBE, NO.7

main90464-00857iKSP90..JPP..RHD¥110200808-201106

47372CLAMP, BRAKE TUBE, NO.2

main90949-01969iKSP90,ZSP90..JPP..5F¥440200508-201106

47373BCLAMP, BRAKE TUBE, NO.3

main90949-01C82iKSP90,ZSP90..JPP..LHD..5F¥110200508-201006

main90949-01D27iKSP90,ZSP90..JPP..RHD..5F¥170200508-201106

47374BCLAMP, BRAKE TUBE, NO.4

main90949-01D02iKSP90,ZSP90..JPP..RHD..5F¥280200508-201106

47381BRACKET, BRAKE TUBE CLAMP NO.1

main47381-52020iKSP90,ZSP90..JPP..5F¥200200508-201106

7701

9011908868

main90119-08868¥70

9017906178

main90179-06178¥100

9046808035

main90468-08035¥110

9167180614

main91671-80614¥60

28 parts on this diagram · 12 diagrams in section
