BRAKE MASTER CYLINDER

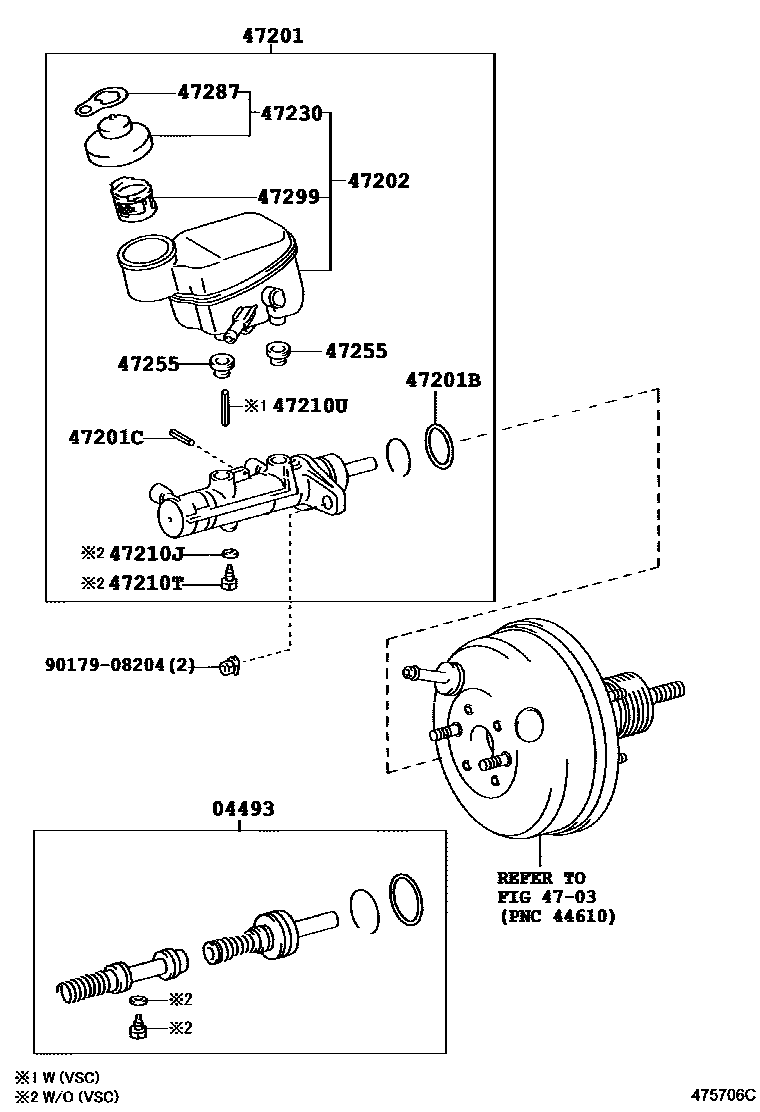

Parts diagram
04493CYLINDER KIT, BRAKE MASTER
main04493-52070i200508-200910
main04493-52100i200611-201006
4703
47201CYLINDER SUB-ASSY, BRAKE MASTER
main47201-52310i200508-201108
main47201-52330i200508-200910
main47201-52350i200611-201006
main47201-52390i200611-201006
47201BRING, O(FOR BRAKE MASTER CYLINDER)
main90015-AH001i200508
VSC-WITH
main90015-AH001i200808-201106
main90029-20059i200508
VSC-WITH
main90029-20059i200808-201006
47201CRING PIN, BRAKE MASTER CYLINDER
main90029-15804i200508-200808
VSC-WITH
main90029-15804i200808-201006
47202RESERVOIR SUB-ASSY, BRAKE MASTER CYLINDER
main47220-52140i200508-201108
main47220-52170i200508-201006
47210JGASKET(FOR MASTER CYLINDER)
main90029-43001i200508-200808
VSC-WITH
main90029-43001i200808-200910
47210TBOLT(FOR BRAKE MASTER CYLINDER)
main90109-06077i200508-200808
VSC-WITH
main90109-06077i200808-200910
47210UPIN, STRAIGHT(FOR BRAKE MASTER CYLINDER)
main90015-AE401i200508
VSC-WITH
main90015-AE401i200808-201106
main90029-14204i200611-201006
47230CAP ASSY, BRAKE MASTER CYLINDER RESERVOIR FILLER
main47230-28240i200508
VSC-WITH
main47230-28240i200808-201006
main47230-33071i201005-201106
main47230-52030i200508
VSC-WITH
main47230-52030i200808-201005
47255GROMMET, MASTER CYLINDER RESERVOIR
main31417-35010i200508
VSC-WITH
main31417-35010i200808-201006
main90015-AT001i200508
VSC-WITH
main90015-AT001i200808-201106
47287LABEL, BRAKE FLUID INFORMATION
main47287-20010i200508-200808
VSC-WITH
main47287-20010i200808-201006
47299STRAINER, BRAKE MASTER CYLINDER RESERVOIR
main47299-25010i200808-201006
main47299-25010i200508
VSC-WITH
main47299-52110i200508
VSC-WITH
main47299-52110i200808-201106
9017908204

14 parts on this diagram · 3 diagrams in section
