BRAKE PEDAL & BRACKET

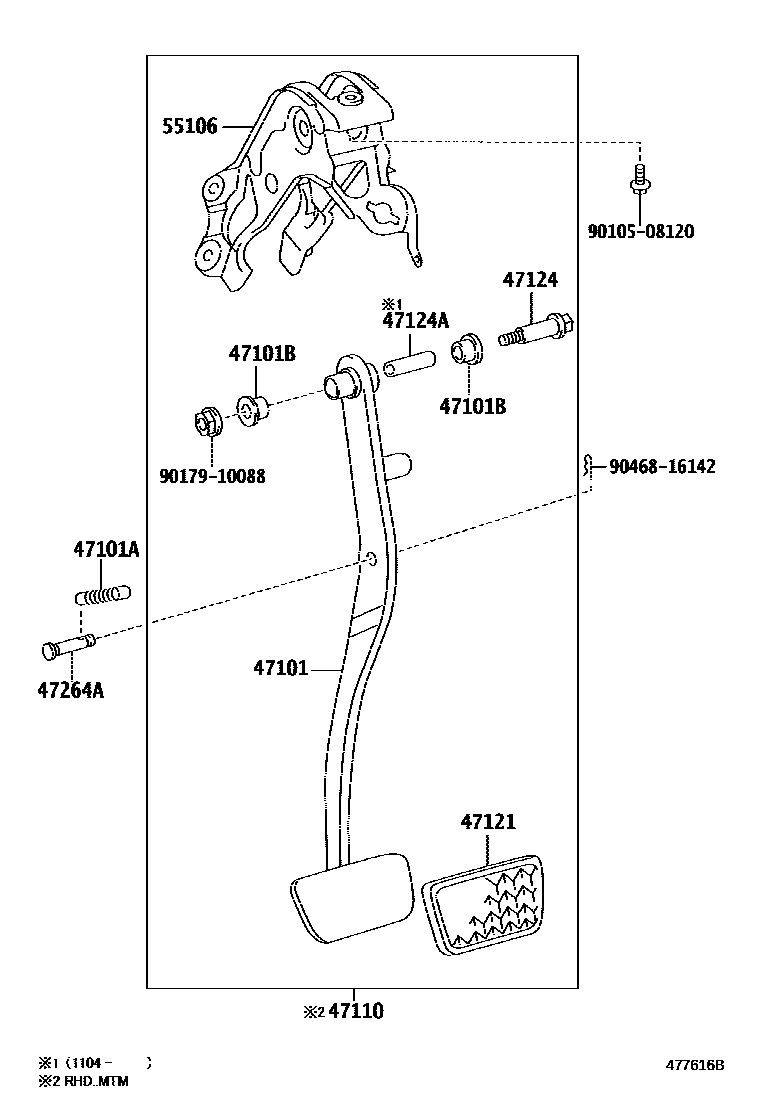

Parts diagram
47101PEDAL SUB-ASSY, BRAKE
main47101-52230i200808-201108
main47101-52250i200508-201006
47101ASPRING(FOR BRAKE PEDAL RETURN)
main90506-14077i200508-201106
47101BBUSH(FOR BRAKE PEDAL)
main90386-13015i200508-201106
47110SUPPORT ASSY, BRAKE PEDAL
main47110-52260i200508-201108
47121PAD, BRAKE PEDAL
main31321-52010i200508-201106
47124SHAFT, BRAKE PEDAL
main90105-10444i201104-201106
main90109-10167i200508-201104
47124ACOLLAR(FOR BRAKE PEDAL SHAFT)
main90387-10003i201104-201106
47264APIN(FOR PUSH ROD)
main90249-08051i200508-201106
55106SUPPORT SUB-ASSY, BRAKE PEDAL
main55106-52130i200508-201104
main55106-52131i201104-201108
main55106-52160i200508-201006
9010508120
9017910088
9046816142

12 parts on this diagram · 1 diagram in section
