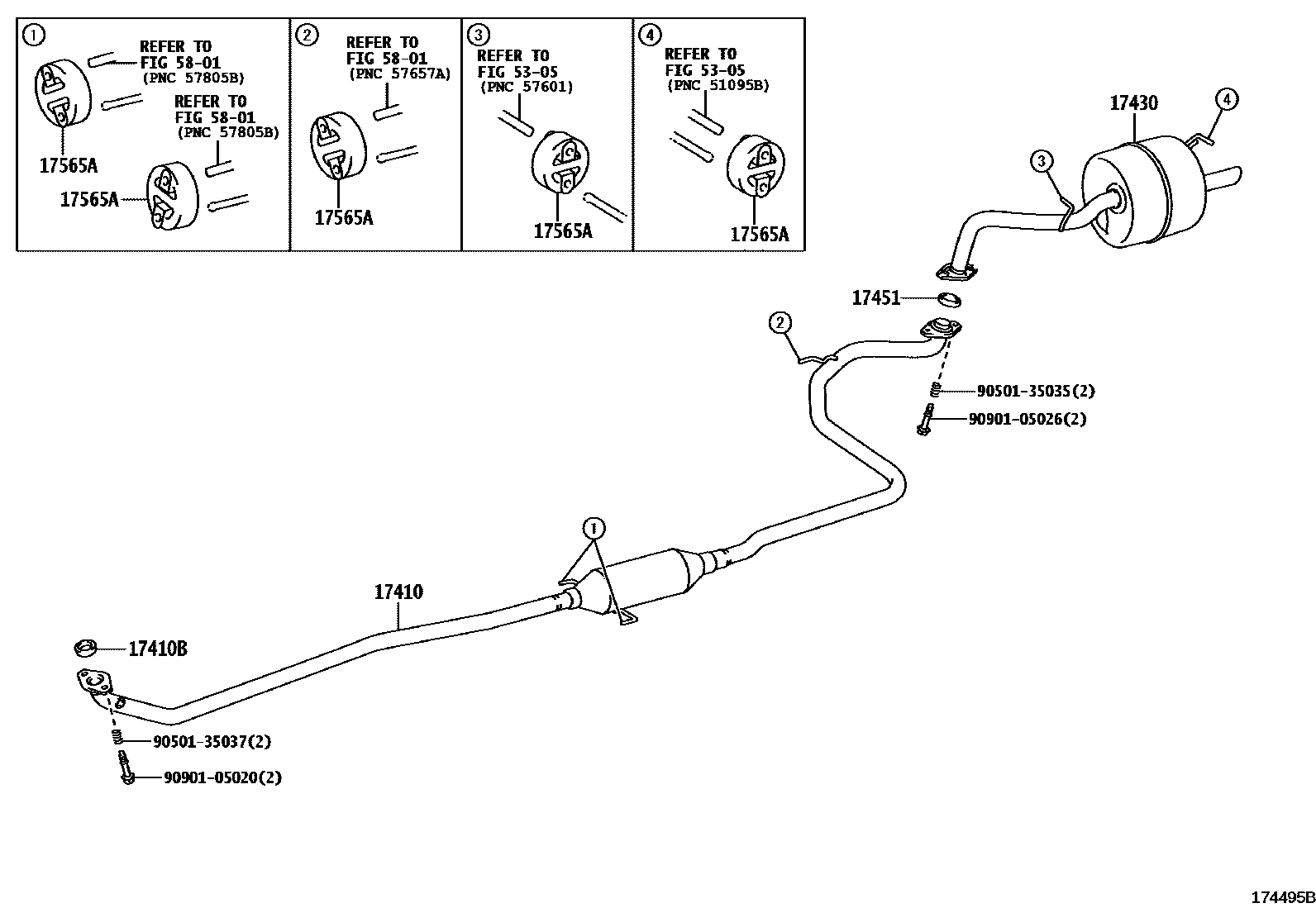

EXHAUST PIPE

0001 1 0002 1

17410PIPE ASSY, EXHAUST, FRONT

main17410-37220i2ZRFE..ZSP90..JPP200611-200912

*114=TOYOTA/GB3GH6/Y

sub17410-37221

main17410-37221i2ZRFE..ZSP90..JPP201001-201006

*114=TOYOTA/GB3GH6/Y

main17410-40110i1KRFE..KSP90..JPP200508-200606

sub17410-40111

main17410-40111i1KRFE..KSP90..JPP200607-200611

sub17410-40112

main17410-40112i1KRFE..KSP90..JPP200612-200707

sub17410-40113

main17410-40113i1KRFE..KSP90..JPP200708-200809

sub17410-40114

main17410-40114i1KRFE..KSP90..JPP200810-201108

sub17410-40115

17410BGASKET, EXHAUST PIPE

main17451-28040i2ZRFE..ZSP90..JPP..5F200611-201006

sub17451-28041

main17451-40010i1KRFE..KSP90..JPP200508-201106

17430PIPE ASSY, EXHAUST, TAIL

main17430-37230i2ZRFE..ZSP90..JPP200611-201006

main17430-40050i1KRFE..KSP90..JPP200508-200707

sub17430-40051

main17430-40051i1KRFE..KSP90..JPP200708-201106

17451GASKET, EXHAUST PIPE

main17451-23040i2ZRFE..ZSP90..JPP200611-200707

sub17451-23041

main17451-23041i2ZRFE..ZSP90..JPP200708-201006

sub17451-23042

main17451-40020i1KRFE..KSP90..JPP200508-200606

sub17451-40031

main17451-40030i1KRFE..KSP90..JPP200607-200611

sub17451-40031

main17451-40031i1KRFE..KSP90..JPP200612-201010

sub17451-40032

main17451-40032i1KRFE..KSP90..JPP201011-201106

17565ASUPPORT, EXHAUST PIPE, NO.4

main17565-40010i1KRFE,2ZRFE..KSP90,ZSP90..JPP..5F200508-201011

sub17565-47010

main17565-47010i1KRFE..KSP90..JPP201012-201106

5305

5801

9050135035

main90501-35035

9050135037

main90501-35037

9090105020

main90901-05020

9090105026

main90901-05026

11 parts on this diagram · 2 diagrams in section
