REAR DISC BRAKE CALIPER & DUST COVER

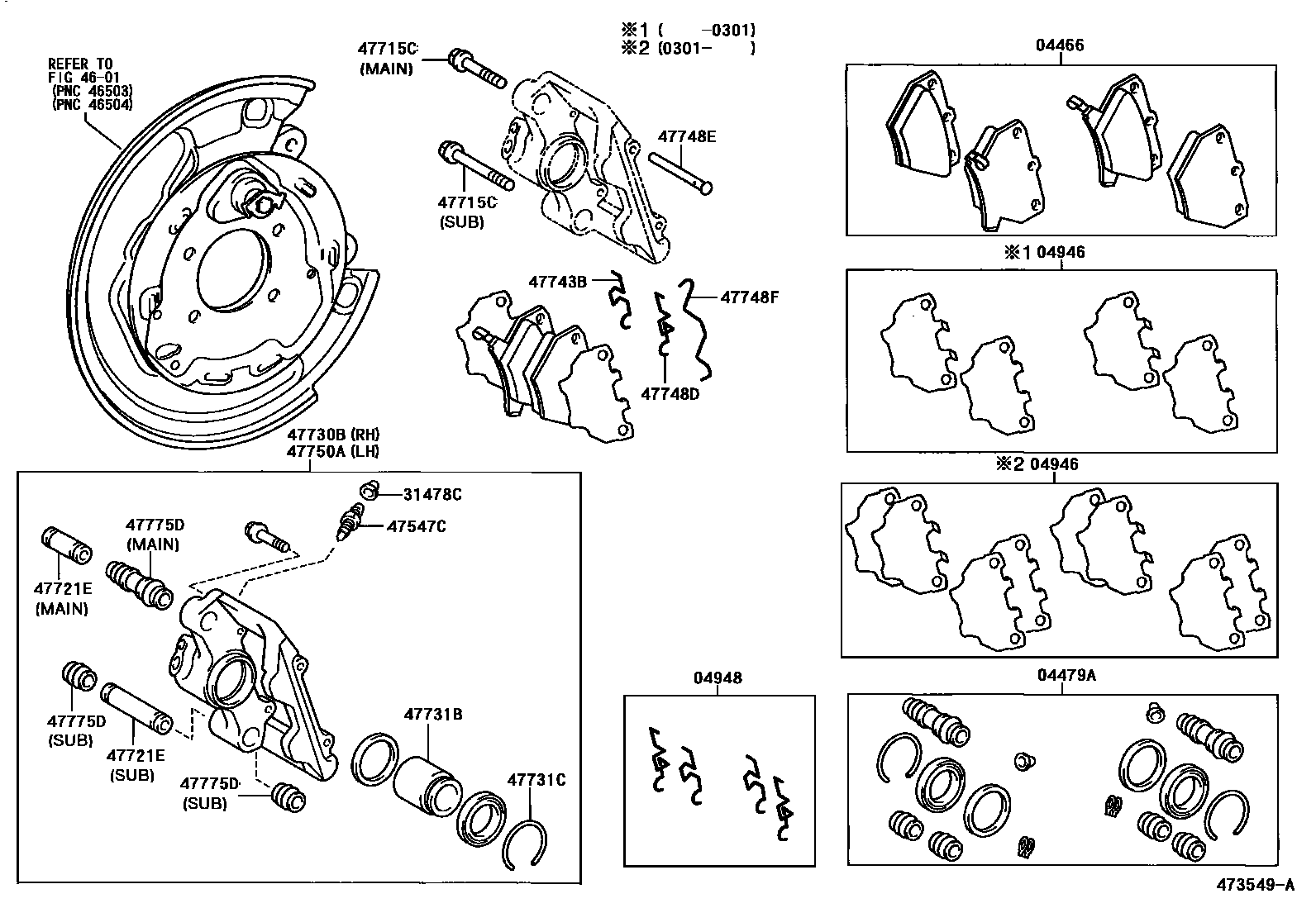

Parts diagram
04466PAD KIT, DISC BRAKE, REAR
main04466-52030i199908-200106
MARK AK PA511H
main04466-52040i200106-200212
MARK AK PA511H
04479ACYLINDER KIT, DISC BRAKE, REAR
main04479-52010i199908-200212
04946SHIM KIT, ANTI SQUEAL(FOR REAR DISC BRAKE)
main04946-20020i199908-200301
main04946-52010i200301
04948FITTING KIT, DISC BRAKE, REAR
main04948-20010i199908-200212
31478CCAP, BLEEDER PLUG(FOR REAR DISC BRAKE)
main31478-30010i199908-200212
4601
47547CPLUG, BLEEDER(FOR REAR DISC BRAKE)
main47547-35020i199908-200212
47715CPIN, CYLINDER SLIDE(FOR REAR DISC BRAKE)
main47715-20030i199908-200508
MAIN
main47715-20040i199908-200508
SUB
47721ECOLLAR(FOR REAR DISC BRAKE CYLINDER MOUNTING)
main90389-10053i199908-200212
SUB
main90389-10054i199908-200212
MAIN
47730BCYLINDER ASSY, REAR DISC BRAKE, RH
main47730-52040i199908-200301
main47730-52041i200301
47731BPISTON, REAR DISC BRAKE
main47731-52020i199908-200212
47731CRING, SET(FOR REAR DISC BRAKE PISTON)
main90522-37001i199908-200212
47743BSPRING, ANTI-RATTLE, NO.2(FOR REAR DISC BRAKE)
main47743-20030i199908-200212
47748DSPRING, ANTI-RATTLE, NO.1(FOR REAR DISC BRAKE)
main47748-20040i199908-200212
47748EPIN, W/HOLE(FOR REAR DISC BRAKE)
main90240-06021i199908-200212
47748FCLIP(FOR REAR DISC BRAKE)
main90468-12025i199908-200212
47750ACYLINDER ASSY, DISC BRAKE, REAR LH
main47750-52040i199908-200301
main47750-52041i200301
47775DBOOT, BUSH DUST(FOR REAR DISC BRAKE)
main47775-22020i199908-200212
MAIN
main47775-42010i199908-200212
SUB

18 parts on this diagram · 1 diagram in section
