BRAKE PEDAL & BRACKET

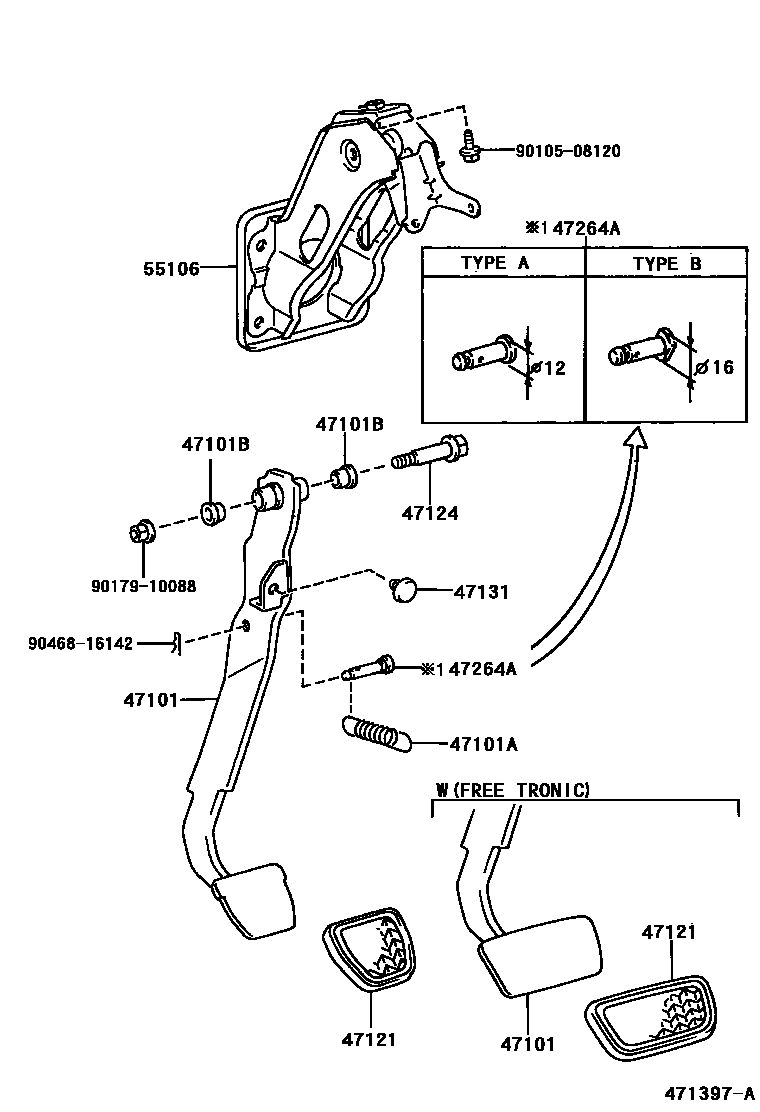

Parts diagram
47101PEDAL SUB-ASSY, BRAKE
main47101-52010i199901-200212
main47101-52020i199901-200212
W(FREE TRONIC)
main47101-52030i199901-199905
main47101-52031i199905-200212
main47101-52040i199901-200212
W(FREE TRONIC)
main47101-52100i200212
47101ASPRING(FOR BRAKE PEDAL RETURN)
main90506-14077i199901-200212
47101BBUSH(FOR BRAKE PEDAL)
main90386-13015i199901-200212
47121PAD, BRAKE PEDAL
main31321-52010i199901-200212
main47121-52010i199901-200212
W(FREE TRONIC)
47124SHAFT, BRAKE PEDAL
main90109-10167i199901-200212
47131CUSHION(FOR STOP LAMP SWITCH)
main90541-06036i199901-200212
47264APIN(FOR PUSH ROD)
main90249-08051i199901-199908
TYPE A:REFER TO ILLUSTRATION
main90249-08295i199901-200212
main90249-08297i199908-200212
TYPE B:REFER TO ILLUSTRATION
55106SUPPORT SUB-ASSY, BRAKE PEDAL
main55106-52010i199901-199908
main55106-52011i199908-200001
main55106-52012i200001-200212
main55106-52020i199901-200412
main55106-52021i200412-200508
main55106-52090i200212-200508
9010508120
9017910088
9046816142

11 parts on this diagram · 1 diagram in section
