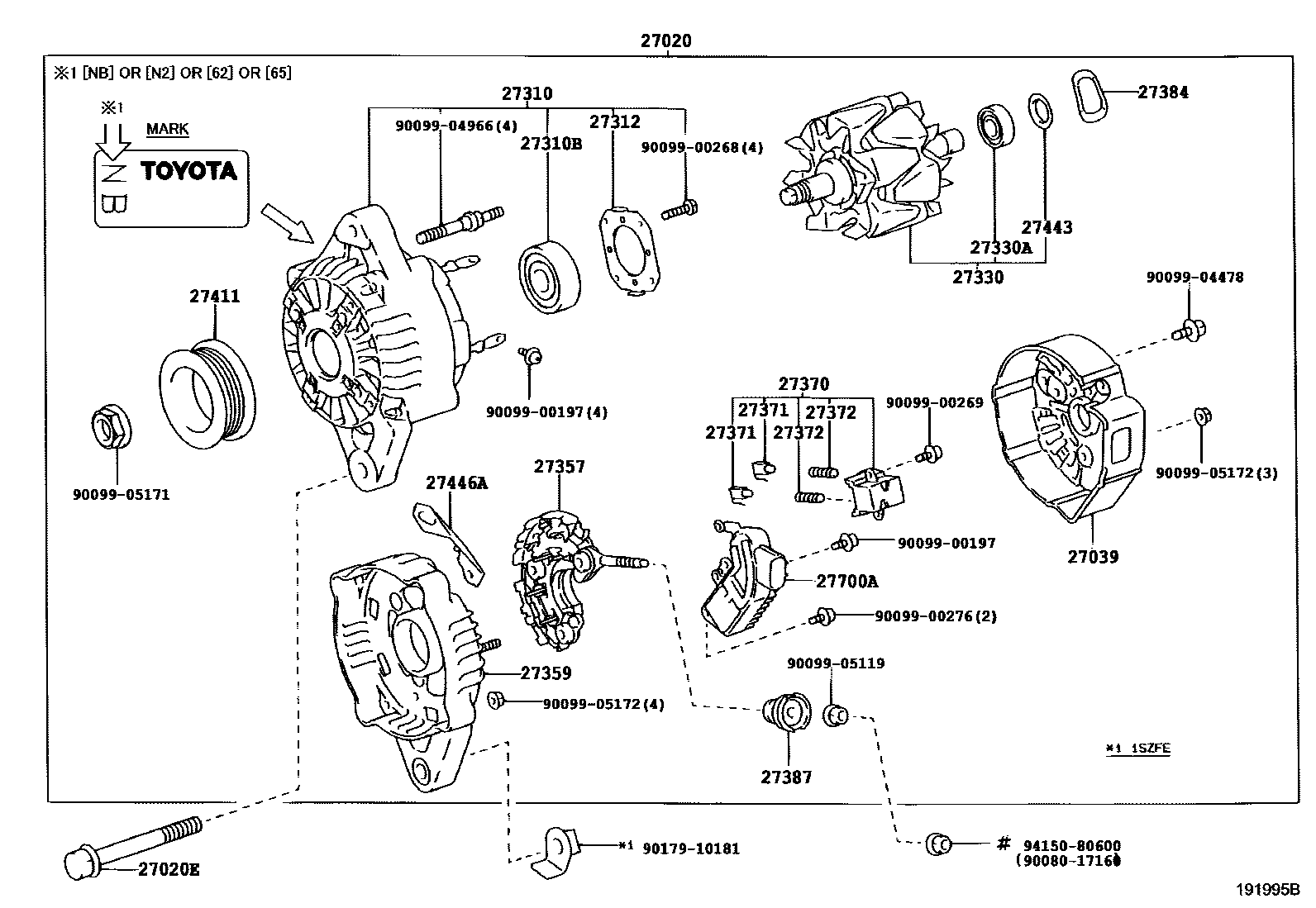

ALTERNATOR

0001 112V 70A(MARK = NB,N2,62,65) 0002 112V 80A,90A(MARK = ND,N3,N4,60003 112V 70A,(MARK = NC) 0004 112V 90A(MARK = NE) 0005 112V 70A(MARK = NB) 0006 112V 80A,90A(MARK = ND,N3,N4) 0007 112V 70A(MARK = NC) 0008 112V 90A(MARK = NE)

27020ALTERNATOR ASSY

main27060-21010i2NZFE..NCP10..JPP199908-200212

12V 70A

sub27060-21011

main27060-21020i1NZFE,2NZFE..NCP1#..JPP..LHD199908-200306

12V 90A

sub27060-21030

main27060-21030i1NZFE..NCP13..JPP199908-200305

12V 80A

sub27060-21031

main27060-21031i1NZFE..NCP13..JPP200305

12V 80A

main27060-23010i1SZFE..SCP10..JPP..(LUNA,SOL,TRSTD)199901-200212

12V 70A,W(POWER STEERING) OR W(MANUAL AIR CONDITIONER)

main27060-23020i1SZFE..SCP10..JPP..(LUNA,SOL,TRSTD)199901-200212

12V 80A

main27060-23030i1SZFE..SCP10..JPP..LHD199901-200212

12V 90A

main27060-23040i1SZFE..SCP10..JPP..(LUNA,TRSTD)199901-200212

12V 70A

main27060-33010i1NDTV..NLP10..JPP200110-200212

12V 70A,MARK = NB

sub27060-33020

main27060-33020i1NDTV..NLP10..JPP200110-200212

12V 70A,MARK = NC

main27060-33030i1NDTV..NLP10..JPP200110-200212

12V 90A,MARK = ND

sub27060-33040

main27060-33040i1NDTV..NLP10..JPP200110-200212

12V 90A,MARK = NE

27020EBOLT(FOR ALTERNATOR)

main90105-10075i1N#,2NZFE..NCP1#,NLP10..JPP199908-200508

main90105-10468i1SZFE..SCP10..JPP199901-200212

27039COVER, ALTERNATOR REAR END

main27039-21020i2NZFE..NCP10..JPP199908-200104

12V 70A

sub27039-21060

main27039-21060i1NDTV,2NZFE..NCP10,NLP10..JPP200104-200212

12V 70A

main27039-22050i1NZFE..NCP13..JPP;2NZFE..NCP10..JPP..LHD200104-200212

COLD SPEC

main27039-28090i1NDTV..NLP10..JPP200110-200212

12V 90A

main27039-46190i1NZFE..NCP13..JPP;2NZFE..NCP10..JPP..LHD199908-200104

12V 80A,90A

sub27039-22050

main27039-55080i1SZFE..SCP10..JPP..TSGS199911-200104

12V 90A

sub27039-70470

main27039-55080i1SZFE..SCP10..JPP..(LUNA,SOL,TRSTD)199901-200104

12V 80A,90A

sub27039-70470

main27039-67100i1SZFE..SCP10..JPP..(LUNA,SOL,TRSTD)199901-200212

12V 70A

main27039-70470i1SZFE..SCP10..JPP200104-200212

COLD SPEC

27310FRAME ASSY, DRIVE END, ALTERNATOR

main27310-21020i2NZFE..NCP10..JPP199908-200212

12V 70A

main27310-21030i1NZFE..NCP13..JPP;2NZFE..NCP10..JPP..LHD199908-200212

12V 80A

main27310-21040i1NZFE,2NZFE..NCP1#..JPP..LHD199908-200212

12V 90A

main27310-23030i1SZFE..SCP10..JPP..(LUNA,SOL,TRSTD)199901-200212

12V 70A

main27310-23040i1SZFE..SCP10..JPP..(LUNA,SOL,TRSTD)199901-200212

12V 80A

main27310-23050i1SZFE..SCP10..JPP..LHD199901-200212

12V 90A

main27310-33050i1NDTV..NLP10..JPP200110-200212

12V 70A

main27310-33070i1NDTV..NLP10..JPP200110-200212

12V 90A

27310BBEARING(FOR ALTERNATOR DRIVE END FRAME)

main90099-10142i1NDTV..NLP10..JPP200110-200212

12V 90A

sub90099-10223

main90099-10219i2NZFE..NCP10..JPP..LHD;1NZFE,1SZFE..NCP13,SCP10..JPP199901-200212

12V 80A,90A

main90099-10220i1NDTV,2NZFE,1SZFE..NCP10,NLP10,SCP10..JPP..(LUNA,SOL,TRSTD)199901-200212

12V 70A

27312PLATE, RETAINER

main27312-42010i1NDTV..NLP10..JPP200110-200212

12V 90A

main27312-42010i2NZFE..NCP10..JPP..LHD;1NZFE,1SZFE..NCP13,SCP10..JPP199901-200212

12V 80A,90A

main27312-72100i1NDTV,2NZFE,1SZFE..NCP10,NLP10,SCP10..JPP..(LUNA,SOL,TRSTD)199901-200212

12V 70A

27330ROTOR ASSY, ALTERNATOR

main27330-16390i1NZFE..NCP13..JPP199910-200212

12V 80A

main27330-23020i1SZFE..SCP10..JPP..(LUNA,SOL,TRSTD)199901-200212

12V 80A

sub27330-16390

main27330-67100i1NDTV,2NZFE,1SZFE..NCP10,NLP10,SCP10..JPP..(LUNA,SOL,TRSTD)199901-200212

12V 70A

main27330-74550i1NDTV..NLP10..JPP;1NZFE..NCP13..JPP..LHD199910-200306

12V 90A

main27330-74730i2NZFE,1SZFE..NCP10,SCP10..JPP..LHD199901-200212

12V 90A

sub27330-74550

27330ABEARING(FOR ALTERNATOR ROTOR)

main90099-10140i2NZFE..NCP10..JPP..LHD;1NZFE,1SZFE..NCP13,SCP10..JPP199901-200212

12V 80A,90A

main90099-10140i1NDTV..NLP10..JPP200110-200212

12V 90A

main90099-10216i1NDTV,2NZFE,1SZFE..NCP10,NLP10,SCP10..JPP..(LUNA,SOL,TRSTD)199901-200212

12V 70A

27357HOLDER, ALTERNATOR, W/RECTIFIER

main27357-21060i1NDTV..NLP10..JPP200110-200212

12V 70A

main27357-22050i1NZFE..NCP13..JPP200212

12V 80A

main27357-22070i1NDTV..NLP10..JPP200110-200306

12V 90A

main27357-23040i2NZFE..NCP10..JPP..LHD;1NZFE,1SZFE..NCP13,SCP10..JPP..(LUNA,SOL,TRSTD,TS)199901-200212

12V 80A

main27357-23050i1NZFE,2NZFE,1SZFE..NCP1#,SCP10..JPP..LHD199901-200212

12V 90A

sub27357-22070

main27357-67100i2NZFE,1SZFE..NCP10,SCP10..JPP..(LUNA,SOL,TRSTD)199901-200204

12V 70A

27359FRAME, ALTERNATOR RECTIFIER END

main27359-21020i2NZFE..NCP10..JPP199908-200212

12V 70A

main27359-21030i1NZFE..NCP13..JPP;2NZFE..NCP10..JPP..LHD199908-200212

12V 80A,90A

main27359-21030i1NDTV..NLP10..JPP200110-200212

12V 90A

main27359-23030i1SZFE..SCP10..JPP..(LUNA,SOL,TRSTD)199901-200212

12V 70A

main27359-23040i1SZFE..SCP10..JPP..TSGS199911-200212

12V 90A

main27359-23040i1SZFE..SCP10..JPP..(LUNA,SOL,TRSTD)199901-200212

12V 80A,90A

main27359-33050i1NDTV..NLP10..JPP200110-200212

12V 70A

27370HOLDER ASSY, ALTERNATOR BRUSH

main27370-35060i1NDTV..NLP10..JPP199908-200212

12V 70A

main27370-58320i1SZFE..SCP10..JPP..(LUNA,SOL,TRSTD)199901-200212

12V 70A

main27370-75060i1NDTV..NLP10..JPP200110-200212

12V 90A

main27370-75060i1NZFE..NCP13..JPP199901-200304

12V 80A,90A

27371BRUSH, ALTERNATOR

main27371-70300i1NDTV,2NZFE,1SZFE..NCP10,NLP10,SCP10..JPP..(LUNA,SOL,TRSTD)199901-200212

27372SPRING, ALTERNATOR BRUSH

main27372-63020i2NZFE,1SZFE..NCP10,SCP10..JPP..(LUNA,SOL,TRSTD)199901-200012

sub27372-87501

main27372-87501i1NDTV,2NZFE,1SZFE..NCP10,NLP10,SCP10..JPP..(LUNA,SOL,TRSTD)200012-200212

27384WASHER

main27384-16380i1NDTV,2NZFE,1SZFE..NCP10,NLP10,SCP10..JPP..(LUNA,SOL,TRSTD)199901-200212

12V 70A

main27384-50030i2NZFE..NCP10..JPP..LHD;1NZFE,1SZFE..NCP13,SCP10..JPP199901-200212

12V 80A,90A

main27384-50030i1NDTV..NLP10..JPP200110-200212

12V 90A

27387INSULATOR, TERMINAL

main27387-42021i2NZFE..NCP10..JPP..LHD;1NZFE,1SZFE..NCP13,SCP10..JPP199901-200212

12V 80A,90A

main27387-42021i1NDTV..NLP10..JPP200110-200212

12V 90A

main27387-70171i1NDTV,2NZFE,1SZFE..NCP10,NLP10,SCP10..JPP..(LUNA,SOL,TRSTD)199901-200212

12V 70A

27411PULLEY, ALTERNATOR

main27411-11060i1NZFE..NCP13..JPP199908-200305

12V 80A,90A

main27411-11060i1NZFE..NCP13..JPP..LHD200305-200306

main27411-21030i1NZFE..NCP13..JPP200305

12V 80A

main27411-22080i1SZFE..SCP10..JPP..(LUNA,TRSTD)199910-200212

12V 70A

main27411-33050i1NDTV..NLP10..JPP200110-200212

12V 70A

main27411-42010i1SZFE..SCP10..JPP199901-200212

12V 80A,90A

main27411-62011i1SZFE..SCP10..JPP..(LUNA,TRSTD)199901-199910

12V 70A

sub27411-22080

main27411-65010i2NZFE..NCP10..JPP199908-200212

12V 70A

main27411-70200i1SZFE..SCP10..JPP..SOL200112-200212

12V 70A

main27411-70200i1SZFE..SCP10..JPP..(LUNA,SOL,TRSTD)199901-200112

W(POWER STEERING) OR W(MANUAL AIR CONDITIONER)

main27411-74070i1NDTV..NLP10..JPP200110-200212

12V 90A

27443COVER, ALTERNATOR BEARING

main27443-63020i1N#,2NZFE,1SZFE..NCP1#,NLP10,SCP10..JPP199901-200212

27446ACLAMP

main27446-21020i1N#,2NZFE..NCP1#,NLP10..JPP199908-200212

main27446-72250i1SZFE..SCP10..JPP199901-200212

27700AREGULATOR ASSY, GENERATOR

main27700-21010i1NDTV..NLP10..JPP;1NZFE..NCP13..JPP..RHD199908-200304

main27700-23010i1SZFE..SCP10..JPP199901-200212

9008017160

main90080-17160

9009900197

main90099-00197

9009900268

main90099-00268

9009900269

main90099-00269

9009900276

main90099-00276

9009904478

main90099-04478

9009904966

main90099-04966

9009905119

main90099-05119

9009905171

main90099-05171

9009905172

main90099-05172

9017910181

main90179-10181

9415080600

main94150-80600

31 parts on this diagram · 8 diagrams in section
