VENTILATION HOSE

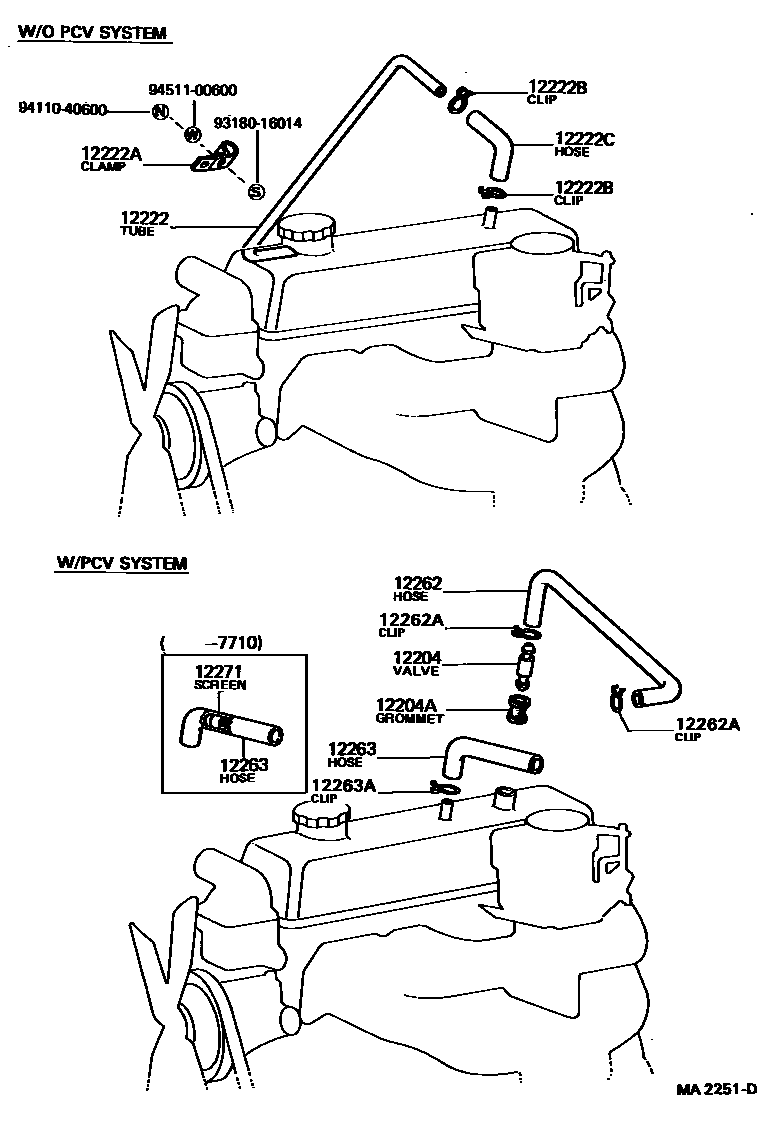

Parts diagram
12204VALVE SUB-ASSY, VENTILATION
main12204-13030i198004-198208
main12204-13060i198208-198710
main12204-13090i198710-198808
main12204-22011i196904-197004
main12204-24010i197004-197009
main12204-24011i197009-198004
12204AGROMMET(FOR VENTILATION SYSTEM)
main90480-16003i197710-198808
main90480-16157i196904-197710
12222TUBE, VENTILATION, NO.2
main12222-22010i196904-197404
W/O PCV
12222ACLAMP(FOR VENTILATION TUBE)
main90461-16269i196904-197404
W/O PCV
12222BCLIP(FOR VENTILATION TUBE)
main90467-24038i196904-197404
W/O PCV
12222CHOSE(FOR VENTILATION TUBE)
main90910-05006i196904-197404
W/O PCV
12262HOSE, VENTILATION, NO.2
main12261-13030i198108-198808
main12261-22010i196904-197701
main12261-24020i197701-197707
main12261-24021i197707-198108
12262ACLIP(FOR VENTILATION HOSE NO.2)
main90467-13015i196905-197102
main90467-13022i196904-196905
12263HOSE, VENTILATION, NO.3
main90910-05009i196904-197004
main90910-05040i197004-197710
main90910-05130i197710-198808
12263ACLIP(FOR VENTILATION HOSE)
main90467-18028i196904-197102
12271SCREEN, OIL SEPARATOR
main12271-24010i197511-197710
9318016014
9411040600
9451100600

14 parts on this diagram · 1 diagram in section
