REAR BUMPER & BUMPER STAY

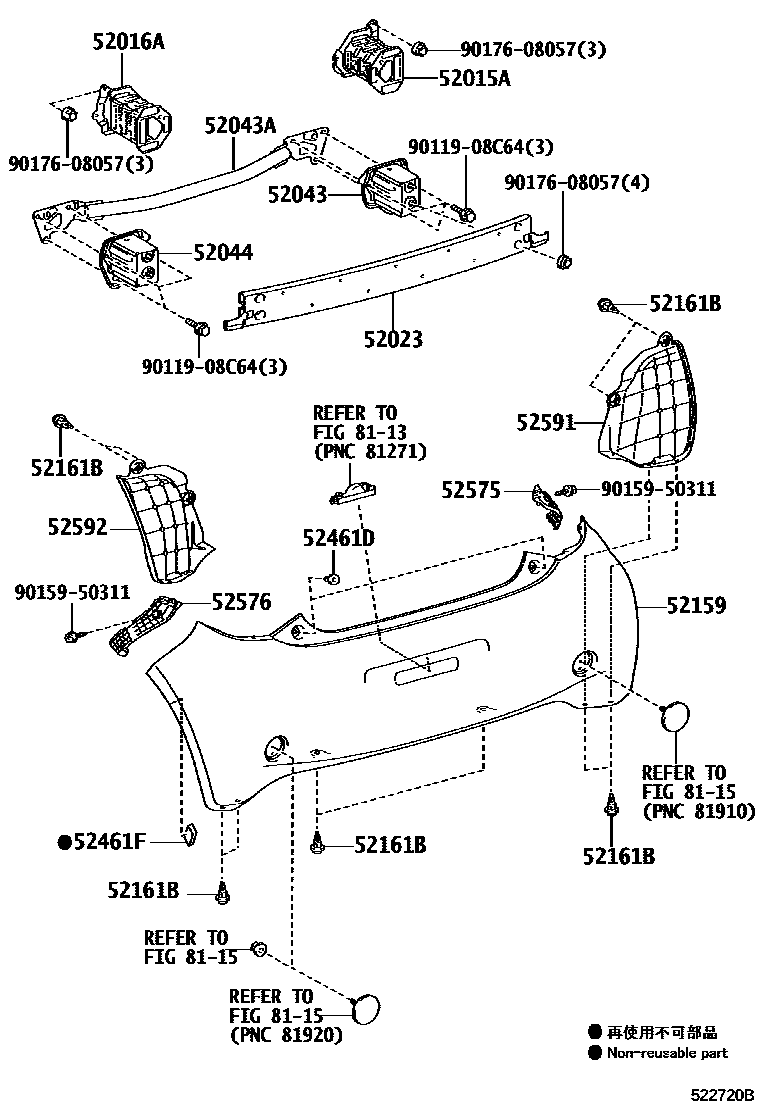

Parts diagram
52015AARM SUB-ASSY, REAR BUMPER, RH
main52015-74030i201209
52016AARM SUB-ASSY, REAR BUMPER, LH
main52016-74010i201209
52023REINFORCEMENT SUB-ASSY, REAR BUMPER
main52105-74010i201209
52043REINFORCEMENT SUB-ASSY, REAR BUMPER, RH
main52023-74030i201209
52043AREINFORCEMENT SUB-ASSY, REAR BUMPER BAR NO.2
main52043-74020i¥8,300201209
52044REINFORCEMENT SUB-ASSY, REAR BUMPER, LH
main52024-74020i201209
52159COVER, REAR BUMPER
main52159-74903i201209-201212
PAINT REQ.
52161BPIECE, REAR BUMPER
main52161-16010i¥120201209
sub52161-0K040¥120
52461DCUSHION, REAR BUMPER
main52461-52020i¥590201209
52461FPAD, REAR BUMPER
main52461-74050i¥320201209
52575RETAINER, REAR BUMPER SIDE, RH
main52575-74012i¥3,040201209
52576RETAINER, REAR BUMPER SIDE, LH
main52576-74012i¥3,040201209
52591SEAL, REAR BUMPER SIDE, RH
main52591-74010i¥3,410201209
52592SEAL, REAR BUMPER SIDE, LH
main52592-74020i¥2,910201209
8113
8115
9011908C64
main90119-08C64¥90
9015950311
main90159-50311¥70
9017608057
main90176-08057¥130

19 parts on this diagram · 1 diagram in section
