BRAKE TUBE & CLAMP

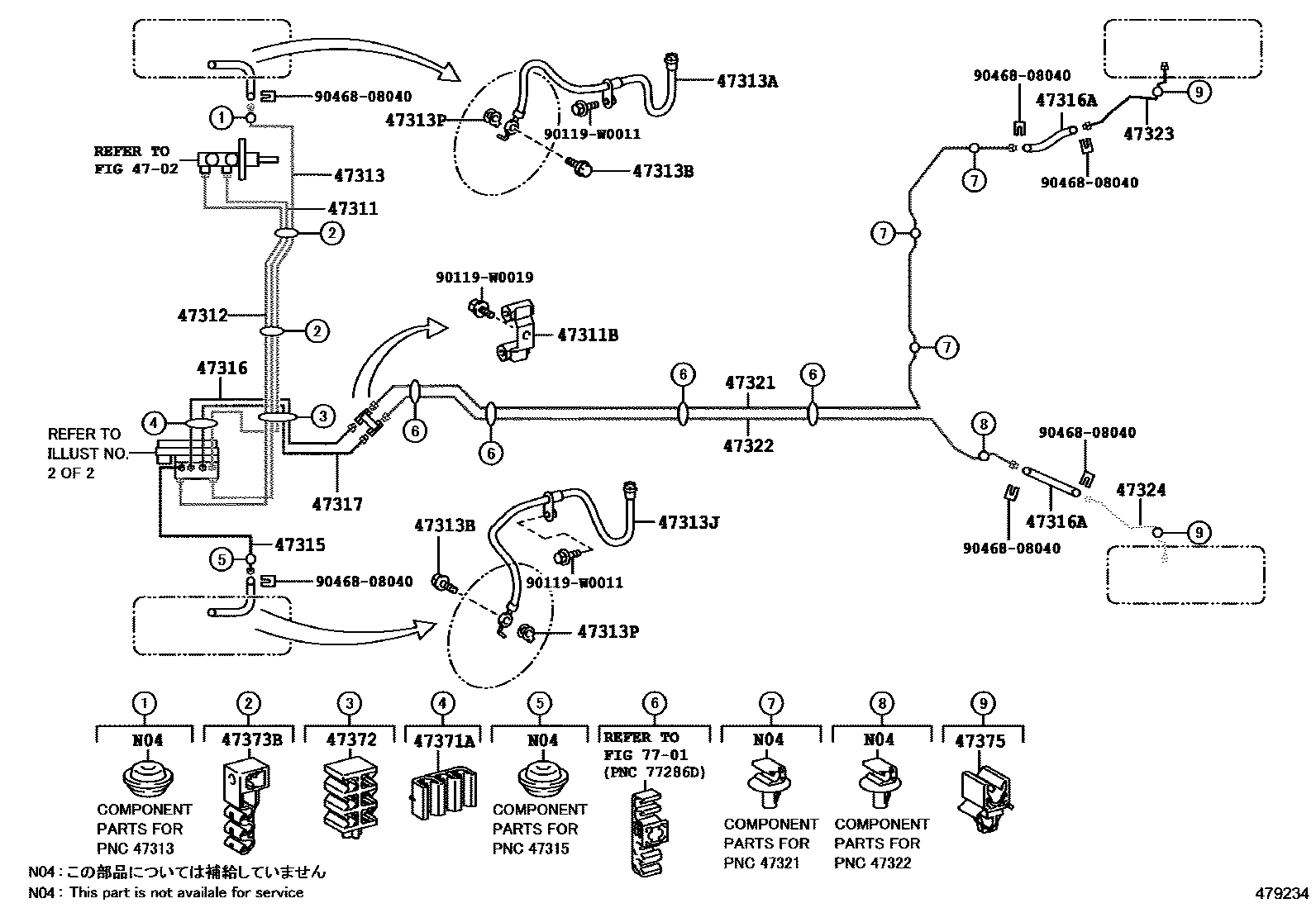

Parts diagram
4702
47311TUBE, FRONT BRAKE, NO.1
main47311-0H100i201405-201805
TUBE COLOR=GREEN
main47311-0H110i201405-201805
TUBE COLOR=GREEN
main47311-0H140i201805-202105
main47311-0H140i201612-201805
TUBE COLOR=BLACK
main47311-0H150i201805-202105
main47311-0H150i201612-201805
TUBE COLOR=BLACK
47311BWAY, NO.1(FOR FRONT BRAKE TUBE)
main90412-10260i¥810201405-201908
main90412-10285i¥610201909-202105
47312TUBE, FRONT BRAKE, NO.2
main47312-0H100i201405-201805
PNC 47311=GREEN
main47312-0H110i201405-201805
PNC 47311=GREEN
main47312-0H140i201612-201805
PNC 47311=BLACK
main47312-0H140i201805-202105
main47312-0H150i201805-202105
main47312-0H150i201612-201805
PNC 47311=BLACK
47313TUBE, FRONT BRAKE, NO.3
main47313-0H090i201405-201805
PNC 47311=GREEN
main47313-0H100i201405-201805
PNC 47311=GREEN
main47313-0H140i201612-201805
PNC 47311=BLACK
main47313-0H140i201805-202105
main47313-0H150i201612-201805
PNC 47311=BLACK
main47313-0H150i201805-202105
47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)
main90947-W2060i201405-202105
47313BBOLT, UNION(FOR FRONT FLEXIBLE HOSE)
main90401-10058i¥220201405-202105
47313JHOSE, FLEXIBLE, NO.2(FOR FRONT)
main90947-W2061i201405-202105
47313PGASKET(FOR FRONT FLEXIBLE HOSE)
main47389-50021i¥310201405-202105
47315TUBE, FRONT BRAKE, NO.5
main47315-0H050i201405-201701
main47315-0H050i201701-201805
TUBE COLOR=GREEN
main47315-0H070i201701-201805
TUBE COLOR=BLACK
main47315-0H070i201805-202105
47316TUBE, FRONT BRAKE, NO.6
main47316-0H050i201405-201805
PNC 47311=GREEN
main47316-0H070i201612-201805
PNC 47311=BLACK
main47316-0H070i201805-202105
47316AHOSE, FLEXIBLE(FOR REAR BRAKE TUBE)
main90947-W2062i201405-202105
47317TUBE, FRONT BRAKE, NO.7
main47317-0H050i201405-201805
PNC 47311=GREEN
main47317-0H070i201805-202105
main47317-0H070i201612-201805
PNC 47311=BLACK
47321TUBE, REAR BRAKE, NO.1
main47321-0H020i201701-202105
TUBE COLOR=GREEN
main47321-0H020i201405-201701
main47321-0H030i201701-202105
TUBE COLOR=BLACK
47322TUBE, REAR BRAKE, NO.2
main47322-0H020i201405-201701
main47322-0H020i201701-202105
TUBE COLOR=GREEN
main47322-0H030i201701-202105
TUBE COLOR=BLACK
47323TUBE, REAR BRAKE, NO.3
main47323-0H020i201708-201805
TUBE COLOR=GREEN
main47323-0H020i201405-201708
main47323-0H030i201805-202105
main47323-0H030i201708-201805
TUBE COLOR=BLACK
47324TUBE, REAR BRAKE, NO.4
main47324-0H020i201405-201708
main47324-0H020i201708-201805
TUBE COLOR=GREEN
main47324-0H030i201708-201805
TUBE COLOR=BLACK
main47324-0H030i201805-202105
47371ACLAMP, BRAKE TUBE, NO.1
main90949-01A25i¥190201405-201805
PNC 47311=GREEN
main90949-01D92i¥110201612-201805
PNC 47311=BLACK
main90949-01D92i¥110201805-202105
47372CLAMP, BRAKE TUBE, NO.2
main90464-00898i¥280201405-201805
PNC 47311=GREEN
main90949-01E44i¥170201805-202105
main90949-01E44i¥170201612-201805
PNC 47311=BLACK
47373BCLAMP, BRAKE TUBE, NO.3
main47371-13040i¥480201405-201805
PNC 47311=GREEN
main90949-01B45i¥220201405-201805
PNC 47311=GREEN
main90949-01D90i¥160201612-201805
PNC 47311=BLACK
main90949-01D90i¥160201805-202105
main90949-01E55i201805-202105
main90949-01E55i201612-201805
PNC 47311=BLACK
47375CLAMP, BRAKE TUBE, NO.5
main90469-W0001i201405-202105
7701
90119W0011
90119W0019
main90119-W0019¥100
9046808040
main90468-08040¥130

25 parts on this diagram · 6 diagrams in section
